Elektryczny wlotowy zawór kulowy typu On Off obsługiwany ręcznie do sterowania przepływem wody
-
Podkreślić
zawór sterowany elektrycznie
-
PodanieGenerał
-
MateriałMosiądz
-
Temperatura mediówŚrednia temperatura
-
NaciskŚrednie ciśnienie
-
mocZmotoryzowany
-
Głoska bezdźwięcznawoda, 50% glikol
-
Wielkość portu1/2'' ~ 2''
-
StrukturaPiłka
-
Nazwa produktuElektryczny elektromagnetyczny zawór kulowy wlotu wody 220 vac typu on/off;
-
CertyfikatCE, RoHS
-
kolorRóżnorodny
-
Temperatura medium2°C...90°C
-
Ciśnienie znamionowePn20
-
złącze ruroweGwint wewnętrzny
-
rozmiar1/2'' ~ 2''
-
Typ zaworu2-drożny i 3-drożny
-
Charakterystyka przepływurówny procent
-
Miejsce pochodzeniaChiny
-
Nazwa handlowaOEM
-
OrzecznictwoCE
-
Numer modeluWVA4-104
-
Dokument
-
Minimalne zamówienie1
-
Cenanegotiable
-
Szczegóły pakowaniaSkrzynie ze sklejki
-
Czas dostawy15-60 dni
-
Zasady płatnościL / C, T / T
-
Możliwość Supplyna podstawie zamówienia
Elektryczny wlotowy zawór kulowy typu On Off obsługiwany ręcznie do sterowania przepływem wody

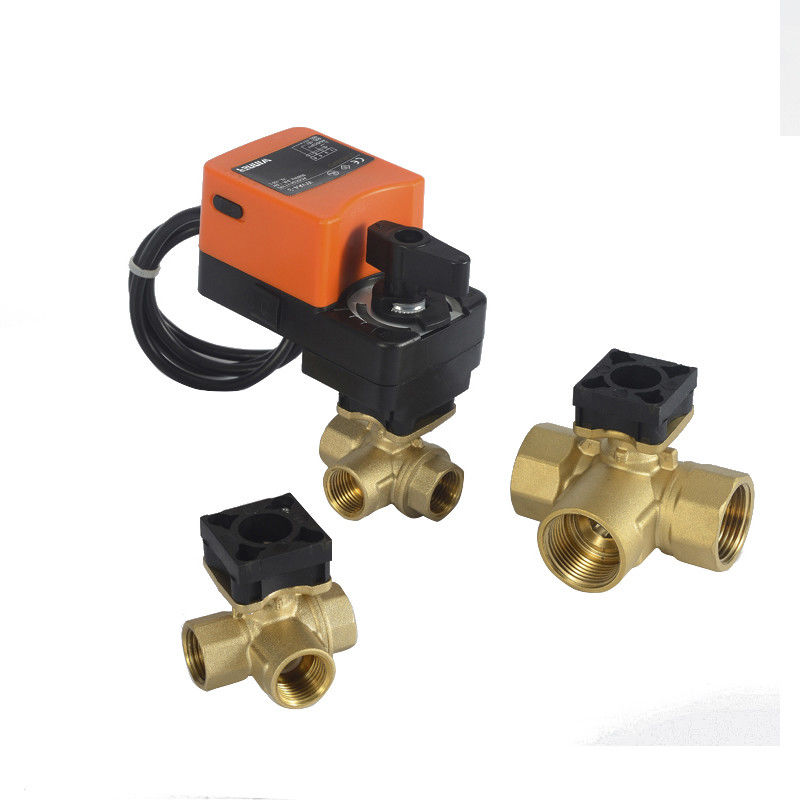

220VAC typu on/off obsługiwany ręcznie elektryczny elektromagnetyczny siłownik zaworu kulowego wlotu wody

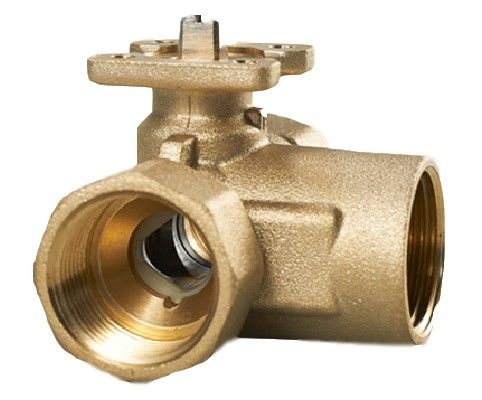

Korpus zaworu:
Medium: zimna/gorąca woda, z 50% glikol Temperatura medium: 2°C...90°C
Ciśnienie znamionowe: PN20 Łącznik rurowy: gwint wewnętrzny Temperatura otoczenia.zasięg:-5…+60°C;0…90%RH Rozmiar: G1/2'' -G2''
Typ zaworu: 2-drogowy i 3-drogowy Charakterystyka przepływu: stałoprocentowa, wł/wył
Materiał
Korpus zaworu: mosiądz kuty, Hpb59-1 Uszczelnienie: kula: EPDM+PTFE
Kula: mosiądz ze stali nierdzewnej trzpień: EPDM
Złącze zaworu: PC Trzpień zaworu: stop aluminium aluminum
Opis
kontrolazawór kulowy składa się z WAV4-…szeregowy siłownik obrotowy i WCBS… seriazawór kulowy.Równyodsetekkłaśćwcharakterystyka gwarantuje zawór występystabilności.Zawory kulowe sterujące są szeroko stosowane w systemach HVAC, systemach grzewczych, urządzeniach do uzdatniania wody i kontroli bieżącej wody w automatyce przemysłowej, takich jak: AHU, jednostka uzdatniania powietrza, jednostka kontroli różnicy ciśnień i wymiennik ciepła do regulacji przepływu i włączania/wyłączania kontrola.
Tryb pracy
kulowy zawór regulacyjny jest sterowany silnikiem za pomocą siłownika typu WVA4-1…, WAV4-2…, WAV4-3….Siłownik sterowany jest za pomocą modulującego włącz/wyłącz, 3-punktowego lub proporcjonalnego układu sterowania i przesuwa kulę zaworu do pozycji otwarcia podyktowanej sygnałem sterującym.
Podanie
System HVAC
System grzewczy
wodasystem leczenia
Przemysłowy sprzęt
|
Model nr. |
DN(mm) |
Cal |
Kvs(m3/h) |
Pvmax (MRocznie) |
Ps (KPa) |
|
WCBS215 |
DN15 |
1/2” |
6,3 |
2,5Mpa |
1400 |
|
WCBS220 |
DN20 |
3/4'' |
6,3 |
2,5Mpa |
1400 |
|
WCBS225 |
DN25 |
1” |
10 |
2,5Mpa |
1400 |
|
WCBS250 |
DN50 |
2” |
43 |
2,5Mpa |
1400 |
|
WCBS315 |
DN15 |
1/2” |
6,3 |
2,5Mpa |
1400 |
|
WCBS320 |
DN20 |
3/4'' |
6,3 |
2,5Mpa |
1400 |
|
WCBS325 |
DN25 |
1” |
10 |
2,5Mpa |
1400 |
|
WCBS350 |
DN50 |
2” |
43 |
2,5Mpa |
1400 |
Uruchamiacz
WVA4-2… 24VAC/DC±15%,3-punktowy
Funkcjonować (3-punktowy lub proporcjonalnyrodzaj)
Siłownik jest sterowany sygnałem modulującym włącz/wyłącz, 3-punktowym i proporcjonalnym sygnałem sterującym, za pomocą wysoki współczynnik transmisjinapęd zębaty do zamocowania i zablokowania.
WVA4-2… 24VAC/DC±15%, 3-punktowy
Brązowy przewód jest włączonyobrót w lewo, zawór otwarty
Czerwony przewód jest włączonyzgodnie z ruchem wskazówek zegara, zawór zamknięty
Brązowy lub czerwony przewód jest wyłączony Zawór utrzymuje aktualną pozycję
|
Model nr. |
Napięcie robocze |
Typ siłownika |
Wyjściowy moment obrotowy |
Konsumpcja |
Korpus zaworu |
|
WVA4-104 |
230AC±15% |
3-punktowy |
4N.m |
6VA |
DN25, DN20, DN15 |
|
WVA4-106 |
6N.m |
DN50, DN40, DN32, |
|||
|
WVA4-110 |
10N.m |
DN50 |
Złącze
|
Model nr |
Towar |
Podanie |
Uruchamiacz |
Korpus zaworu |
Wrzeciono |
|
WCBV-1 |
Złącze
|
Bądź używany do łączenia siłownik i korpus zaworu |
WVA4-106,WVA4-206 WVA4-306,WVA4-110 WVA4-210,WVA4-310 |
WCBV232 WCBV240 |
WCBV-2
|
|
WCBS-1 |
WVA4-104,WVA4-204 WVA4-304,WVA4-106 WVA4-206,WVA4-306 WVA4-110,WVA4-210 WVA4-310 |
WCBS232,WCBS240 WCBS250,WCBS332 WCBS340,WCBS350 |
WCBS-2 WCBS-3
|
