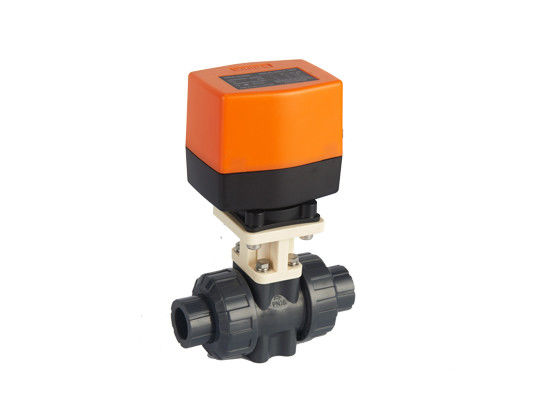

220VAC Elektryczny zawór kulowy z tworzywa sztucznego PVC DN15-DN25
Formowanie procesu maszyny
1. Obróbka tokarki CNC
2. Precyzyjne przetwarzanie centrum obróbczego CNC CNC
3. Ogólna obróbka tokarska
4. Maszyna wybija części produktu
5. Formowanie na zimno
6. Montaż spawalniczy
Materiał
Korpus zaworu: U-PVC, C-PVC, PP Trzpień: U-PVC, C-PVC, PP Trzpień O-ring: EPDM, FPM
Kulka: U-PVC, C-PVC, PP O-ring nośny: EPDM, FPM
Złączka: U-PVC, C-PVC, PP Złącze końcowe: U-PVC, C-PVC, PP Konnestor O-ring: EPDm, FPM
Uszczelka tłumika: EPDM, FPM Zacisk montażowy: PVC-M, SUS304 Śruba: SUS304
| Model nr. | Średnica wewnętrzna | Cal | Kvs(m3/h) | △Pmax(KPa) |
PS (KPa) |
|
| WUPBV215 |
Dwukierunkowy |
13mm | 1/2” | 6.15 | 1000 | 1400 |
| WUPBV220 | 18mm | 3/4” | 10,5 | 1000 | 1400 | |
| WUPBV225 | 23mm | 1” | 16,1 | 1000 | 1400 |
Uruchamiacz
WRA-63… AC 230/110/124V, 50/60Hz, 3-punktowy
WRA-63…A AC 230/110/124V, 50/60Hz, włącz/wyłącz
Moment wyjściowy: >3,5 Nm Kąt obrotu: 90°
Stopień ochrony: IP55/IP54 Czas włączania/wyłączania: 16S
Funkcjonować (Typ 3-punktowy lub włącz/wyłącz)
Siłownik jest sterowany za pomocą modulowanego sygnału sterującego włącz/wyłącz lub 3-punktowego sygnału sterującego, wykorzystując odwracalny silnik synchroniczny i napęd reduktora prędkości przekładni do mocowania i blokowania.
WRA-63… Typ 3-punktowy
Czarny przewód jest włączony, zawór zamknięty
Brązowy przewód jest włączony Zawór otwarty
Czarny lub brązowy przewód jest wyłączony Zawór utrzymuje aktualną pozycję
Przewód niebieski jest podłączony do przewodu zerowego.Może być również używany jako typ włącz/wyłącz.
WRA-63…A typ włącz/wyłącz
Czarny przewód to przewód sterujący.Włączanie: zawór otwarty, wyłączanie: zawór zamknięty
Brązowy przewód jest podłączony do przewodu zasilającego.
Niebieski przewód jest podłączony do komunikacji.Może być używany tylko jako typ wł./wył.
| Model nr. | Napięcie robocze | Typ siłownika | Wyjściowy moment obrotowy | Konsumpcja | Czas włączenia/wyłączenia | Korpus zaworu |
| WRA-6320 |
230VAC±15% 50/60Hz |
3-punktowy lub włącz/wyłącz | 3,5 Nm | 7W |
50Hz:16S
60Hz:12S |
WUPBV215 WUPBV220 WUPBV225
|
| WRA-6320A |
Wł./Wył. |
|||||
| WRA-6310 |
110VAC ± 15% 50/60Hz |
3-punktowy lub włącz/wyłącz | ||||
| WRA-6310A | Wł./Wył. | |||||
| WRA-6302 |
24VAC±15% 50/60Hz |
3-punktowy lub włącz/wyłącz | ||||
| WRA-6302A |
Wł./Wył. |
Usługa
1. Podaj swoje wymagania techniczne i rysunki
2. Uzyskaj od nas główną odpowiedź w ciągu 12 godzin
3. Uzyskaj od nas rozwiązanie techniczne i wycenę w ciągu 24 godzin
4. Rozwiązanie techniczne i potwierdzenie wyceny
5. W razie potrzeby podaj próbki
6. Przegląd i podpisanie umowy
7. Zorganizuj produkcję i wysyłkę
8. Obsługa posprzedażna
Nasze usługi obejmują wszystkie branże i docierają do wszystkich części świata.
