zawór sterowany elektrycznie

Siłownik elektryczny Dn15 Sterowanie pływające Dn 25 Zawór kulowy z napędem Mały



Usługa



1. Podaj swoje wymagania techniczne i rysunki
2. Uzyskaj od nas główną odpowiedź w ciągu 12 godzin
3. Uzyskaj od nas rozwiązanie techniczne i wycenę w ciągu 24 godzin
4. Rozwiązanie techniczne i potwierdzenie wyceny
5. W razie potrzeby podaj próbki
6. Przegląd i podpisanie umowy
7. Zorganizuj produkcję i wysyłkę
8. Obsługa posprzedażna



Opis

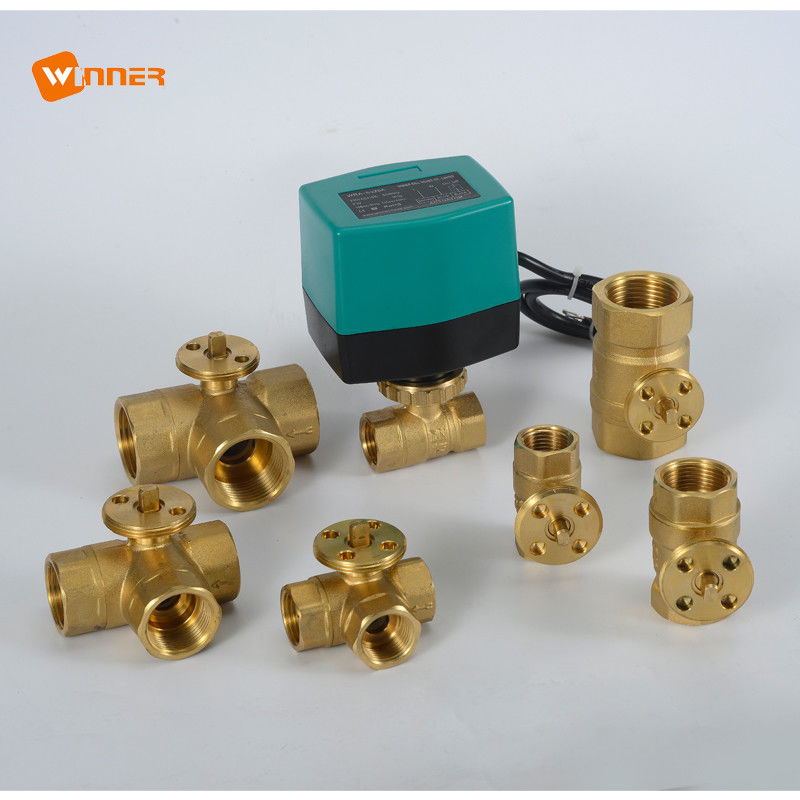

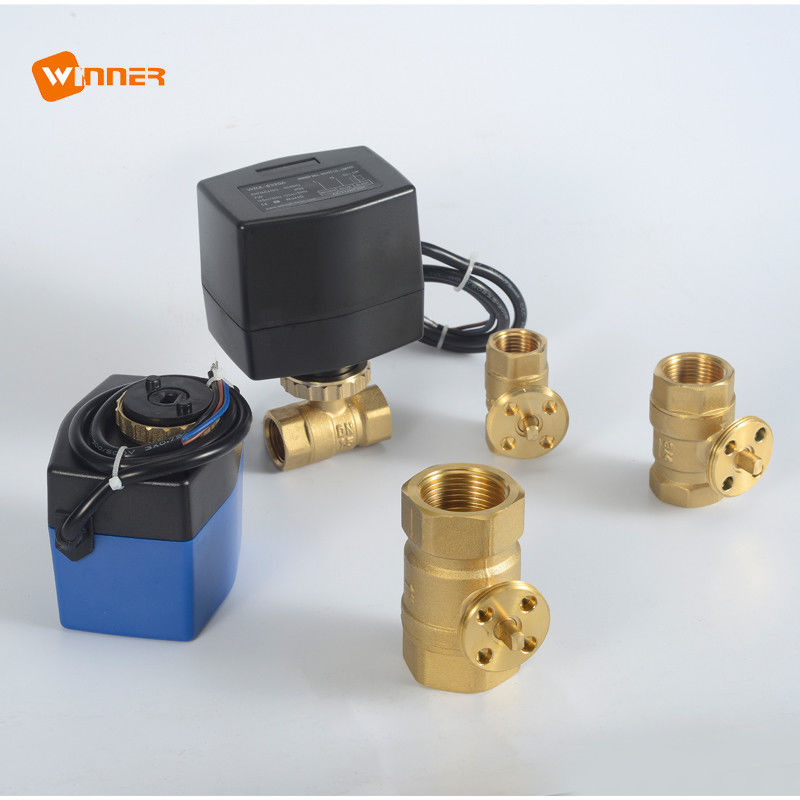

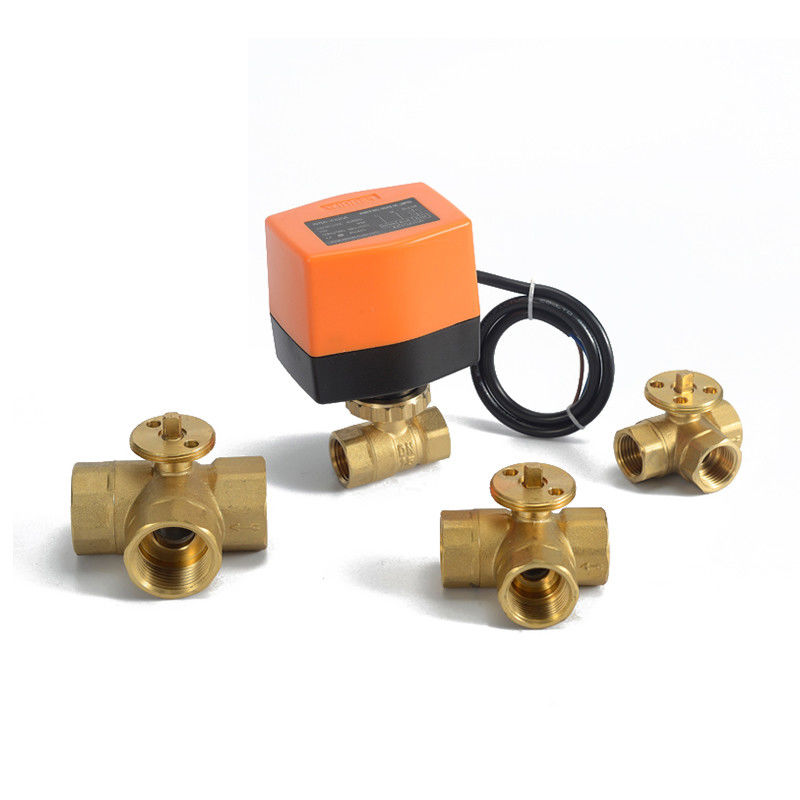

Zawór kulowy z napędem DC składa się z siłownika typu on/off lub 3-punktowego i serii W8BV…zawór kulowy,które mają kompaktowy Struktura,stabilna praca,doskonała zdolność zatrzymywania wody, duża woda natężenie przepływu, zerowy blok zanieczyszczeń i niski moment obrotowy. Zawory kulowe z napędem DC są szeroko stosowane w systemie HVAC, systemie grzewczym, system uzdatniania wody i niektóre przemysłowy ekwipunek.



Podanie

System HVAC, System grzewczy, wodasystem leczenia, Przemysłowy ekwipunek.



Tryb pracy

Zawór kulowy z napędem na prąd stały jest napędzany silnikiem za pomocą siłownika typu WRA-42… i WRA-42…A.Siłownik jest sterowany za pomocą modulującego układu włącz/wyłącz lub 3-punktowego systemu sterowania i przesuwa kulę zaworu do pozycji otwarcia podyktowanej sygnałem sterującym.



Dane techniczne

Korpus zaworu:

Medium: zimna/gorąca woda, z50% glikol         Temperatura medium: 2°C...90°C

Ciśnienie znamionowe:PN20                             Łącznik rurowy: gwint wewnętrzny

Temperatura otoczenia.zasięg:-20…+70°C;0…95%RH Rozmiar: 1/2'', 3/4'' i 1'' Typ zaworu: 2-drogowy i 3-drogowy



Materiał

Korpus zaworu: mosiądz kuty, Hpb59-1 Uszczelnienie: kula: EPDM+PTFE, z podwójnym O-ringiem

Kula: mosiądz niklowany trzpień: O-ringi EPDM, z podwójnym O-ringiem

Model nr.	Średnica wewnętrzna	Cal	Kvs(m3/h)	Pvmax (KPa)	PS (KPa)
W8BV215	12mm	1/2”	6.15	1000	1400
W8BV220	15mm	3/4”	10,5	1000	1400
W8BV225	20mm	1”	16,1	1000	1400
W8BV315	12mm	1/2”	3,95	1000	1400
W8BV320	15mm	3/4”	6,8	1000	1400
W8BV325	20mm	1”	15,8	1000	1400





Uruchamiacz

WRA-42… DC3/6-12/24V, 3-punktowy

WRA-42…ZA DC3/6-12/24V, włącz/wyłącz

Wyjściowy moment obrotowy: 2NmKąt obrotu: 90°

Stopień ochrony: IP55/IP54 Czas włączania/wyłączania: 2-12S





Funkcja (3-punktowy lub typu włącz/wyłącz)

Siłownik jest sterowany za pomocą modulowanego sygnału sterującego włącz/wyłącz lub 3-punktowego sygnału sterującego, wykorzystując odwracalny silnik synchroniczny i napęd reduktora prędkości przekładni do mocowania i blokowania.



WRA-42… Typ 3-punktowy

Brązowy przewód jest włączony Zawór otwarty

Czarny przewód jest włączony, zawór jest zamknięty.

Brązowy lub czarny przewód jest wyłączony Zawór utrzymuje aktualną pozycję

Przewód niebieski jest podłączony do przewodu zerowego.

Może być również używany jako typ włącz/wyłącz.



WRA-42…ZAtyp włącz/wyłącz

Przewód niebieski to przewód sterujący.Włączanie: zawór otwarty, wyłączanie: zawór zamknięty

Czarny przewód jest podłączony do com.

Brązowy przewód jest podłączony do przewodu zasilającego.

Może być używany tylko jako typ wł./wył.

Model nr.	Napięcie robocze	Typ siłownika	Wyjściowy moment obrotowy	Konsumpcja	Czas włączenia/wyłączenia	Korpus zaworu
WRA-4224	DC24V	3-punktowy lub włącz/wyłącz	2N.m	2W	2-6S	W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325
WRA-4224A		Wł./Wył.





Instalacja:

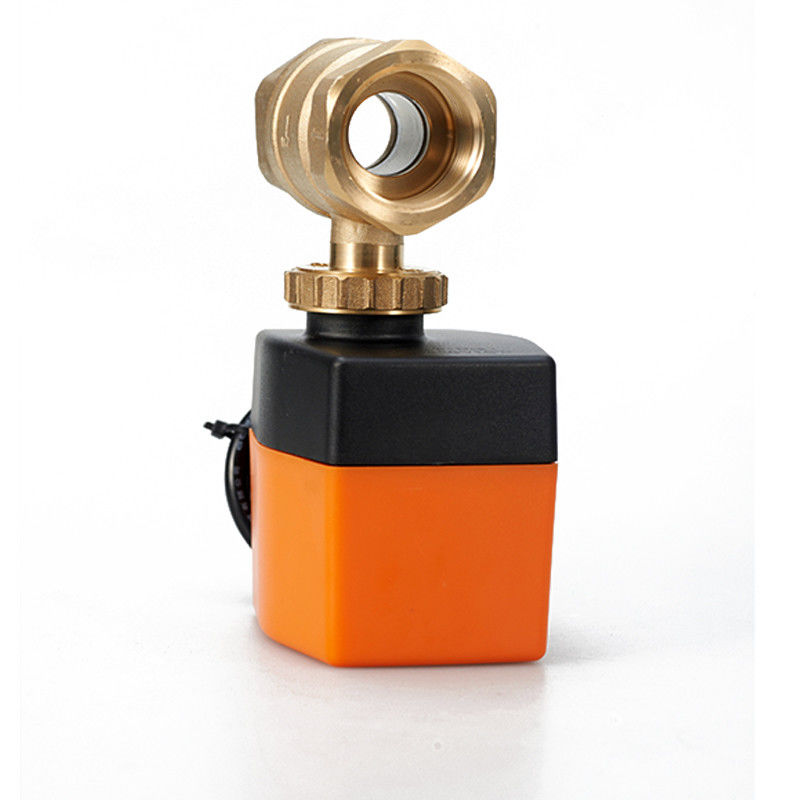

Włóż trzpień zaworu do dolnej części siłownika i włóż 2 kołki, znajdujące się w dolnej części siłownika, do otworu montażowego zaworu.Następnie przykręć mosiądznakrętka kołpakowa
