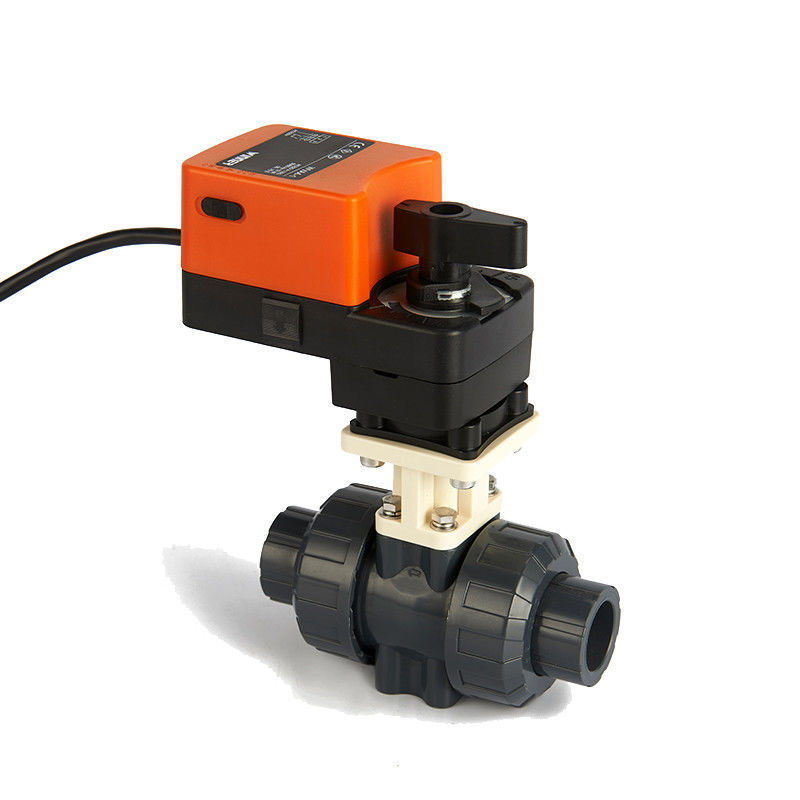

Elektryczny zawór sterujący przepływem wody, proporcjonalny zawór kulowy z tworzywa sztucznego
-
Podkreślić
zawór sterowany elektrycznie
-
Brand nameBoquit
-
mocElektryczny
-
Typ kontroliProporcjonalne 0-10V
-
Napięcie24VAC/DC +/-15%
-
Ochrona rangiIP54
-
OrzecznictwoCE
-
Miejsce pochodzeniaChiny
-
Nazwa handlowaOEM
-
OrzecznictwoCE
-
Numer modeluWVA4-304+WUPBV215
-
Dokument
-
Minimalne zamówienie1
-
Cenanegotiable
-
Szczegóły pakowaniaSkrzynie ze sklejki
-
Czas dostawy15-60 dni
-
Zasady płatnościL / C, T / T
-
Możliwość Supplyna podstawie zamówienia
Elektryczny zawór sterujący przepływem wody, proporcjonalny zawór kulowy z tworzywa sztucznego

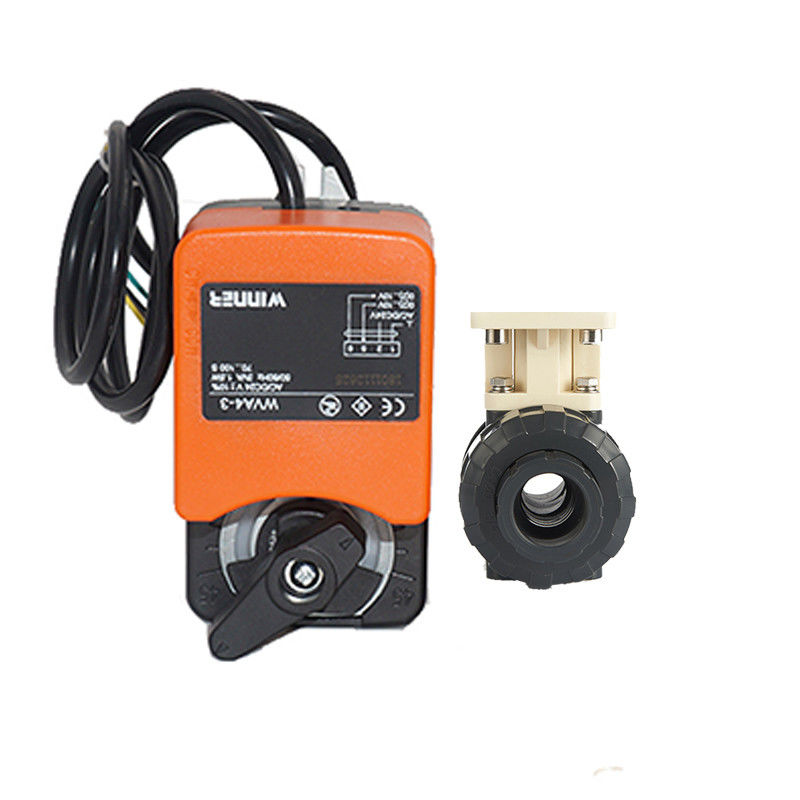

Uruchamiacz
WVA4-3… 24VAC/DC±15%, proporcjonalne (0-10VDC/0-20mA, 2-10VDC/4-20mA)
| Wyjściowy moment obrotowy | 4Nm, 6Nm, 10Nm | |
| Kąt obrotu | 90° | |
| Ochrona rangi | IP54 | |
| Rękojeść ręczna Automatyczny system ochrony przed przeciążeniem | ||
|
Przewód czarny i brązowy to przewód zasilający. Żółty przewód akceptuje sygnał sterujący 0-10 V do sterowania kątem otwarcia zaworu |
||
|
Wejście sygnału sterującego 0-10VDC Charakterystyka przepływu: stałoprocentowa Zakres przepływu: 0%-100% |
| ROZMIAR |
DN15 1/2'' |
DN20 3/4'' |
DN25 1'' |
DN32 1-1/4'' |
DN40 1-1/2'' |
DN50 2'' |
||
| re | 13 | 18 | 23 | 30 | 38 | 49 | ||
| DIN dl | 20 | 25 | 32 | 40 | 50 | 63 | ||
| JISdl | 22 | 26 | 32 | 38 | 48 | 60 | ||
| ANSIdl | 21,34 | 26,67 | 33,4 | 42,16 | 48,26 | 60,28 | ||
| BSdl | 21,2 | 26,6 | 33,4 | 42,1 | 48,1 | 60,2 | ||
| re | 56 | 64 | 73 | 88 | 103 | 122 | ||
| Dl | 31 | 36 | 47 | 56 | 65 | 80 | ||
| L | 120 | 128 | 144 | 158 | 182 | 209 | ||
| Ll | 23 | 25 | 28 | 32 | 37 | 42 | ||
| H | 95 | 101 | 133 | 128 | 151 | 171 | ||
| H3 | 29,5 | 33,5 | 39 | 47 | 54 | 65 | ||
| H4 | 28 | 30 | 34 | 41 | 49 | 58 | ||
| H5 | 151 | 153 | 159 | 166 | 182 | 191 | ||
| H6 | 166 | 168 | 174 | 181 | 197 | 206 |
| NIE. | Część | Materiał | ILOŚĆ | |
| 1 | Ciało | U-PVC, C-PVC, PP | 1 | |
| 2 | Piłka | U-PVC, C-PVC, PP | 1 | |
| 3 | O-ring nośny | EPDM, FPM | 1 | |
| 4 | Przewoźnik fok | U-PVC, C-PVC, PP | 1 | |
| 5 | Unia | U-PVC, C-PVC, PP | 2 | |
| 6 | Złącze końcowe | U-PVC, C-PVC, PP | 2 | |
| 7 | Gniazdo uszczelnienia Seal | PTFE | 2 | |
| 8 | Uszczelka tłumika | EPDM, FPM | 2 | |
| 9 | O-ring końcowy konnestora | EPDM, FPM | 2 | |
| 10 | Mostek O-ring | EPDM, FPM | 2 | |
| 11 | Trzon | U-PVC, C-PVC, PP | 1 | |
| 14 | Zacisk montażowy | PVC-M, SUS304 | 1 | |
| 15 | Tuleja sprzęgła siłownika | PVC-M, SUS304 | 1 | |
| 16 | Śruba | SUS 304 | 4 |
Opis produktu
kulowy zawór regulacyjny składa się z siłownika obrotowego serii WAV4-… oraz zaworu kulowego serii WCBS…/WCBS….Równoprocentowa charakterystyka przepływu gwarantuje stabilność działania zaworu.Zawory kulowe sterujące są szeroko stosowane w systemach HVAC, systemach grzewczych, urządzeniach do uzdatniania wody i kontroli bieżącej wody w automatyce przemysłowej, takich jak: AHU, jednostka uzdatniania powietrza, jednostka kontroli różnicy ciśnień i wymiennik ciepła do regulacji przepływu i włączania/wyłączania kontrola.
Parametr techniczny
Medium: zimna/gorąca woda, z 50% glikolem
Temperatura medium: 2°C...90°C
Dopuszczalne ciśnienie: 2,0 MPa
Ciśnienie znamionowe: PN20
Długość kabla: 0,5 m lub 1,5 m
Temperatura otoczenia:-20 ~ 65 stopni celsjusza;
Stopień ochrony: IP54/IP55
Paczka zawiera:
1x zawór kulowy
1x Siłownik Silnika .,
1x instrukcja obsługi
Podanie
1. System HVAC
2.System uzdatniania wody
3. System grzewczy
4. Urządzenia przemysłowe
5. Proces chemiczny
6. Nawadnianie rolnicze
7. Wymiana zaworu elektromagnetycznego, szczególnie gdy elektromagnes nie działa niezawodnie. Może być instalowany pod dowolnym kątem i kierunkiem i może pracować w wilgotnych warunkach.
8. Regularne podlewanie kwiatów, nawilżanie czasowe, opróżnianie sprężarki powietrza w regularnych odstępach czasu.
