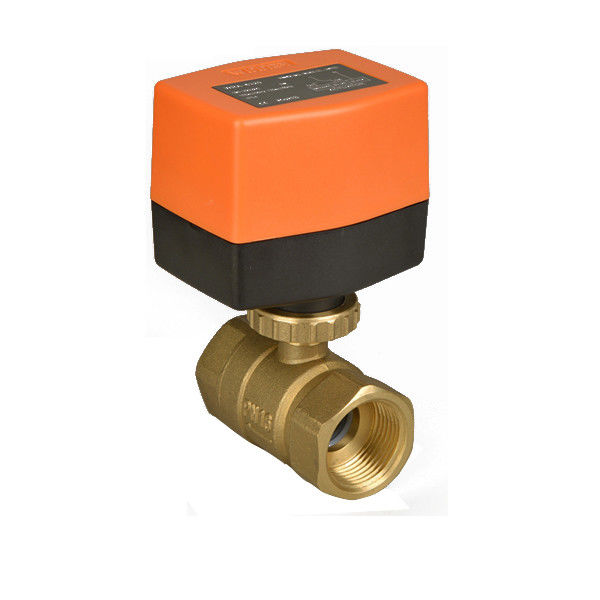

Opis elektrycznego mosiężnego zaworu kulowego
mZawór kulowy z siłownikiem składa się z siłownika typu on/off lub 3-punktowego i serii W8BV… zawór kulowy,które mają kompaktowy Struktura,stabilna praca,doskonała zdolność zatrzymywania wody, duża woda natężenie przepływu, zerowy blok zanieczyszczeń i niski moment obrotowy.zawory kulowe z napędem, są szeroko stosowane w systemie HVAC, systemie grzewczym, system uzdatniania wody i niektóre przemysłowy ekwipunek.
Dane techniczne
Korpus zaworu:
Medium: zimna/gorąca woda, z 50% glikol Temperatura medium: 2°C...90°C
Ciśnienie znamionowe: PN20 Łącznik rurowy: gwint wewnętrzny
Temperatura otoczenia.zasięg:-5…+60°C;0…90%RH
Materiał
Korpus zaworu: mosiądz kuty, Hpb59-1 Uszczelnienie: kula: EPDM+PTFE
Kula: chromowany mosiądz trzpień: O-ringi z EPDM
Jak zapewniamy jakość gotowego produktu (kontrola FQC)
1. Kontrola wzrokowa
2. Pomiar klasy materiału
3. Kontrola wymiarów
4. Wykrywanie szorstkości
5. Wykrywanie szorstkości
6. Test szczelności
Obróbka powierzchniowa
Do wyboru oferujemy następujące procesy:
1. Polerowanie mechaniczne (MP) w celu poprawy jasności (połysk, mat)
2. Kwasowe czyszczenie w celu ochrony przed korozją
3. Elektroliza polski (EP) w celu poprawy gładkości powierzchni
4. Proces niestandardowy: jasne wyżarzanie eliminuje naprężenia, aby poprawić wytrzymałość
Zastosowanie elektrycznego mosiężnego zaworu kulowego
System HVAC, System grzewczy, woda system leczenia, Przemysłowy ekwipunek
Tryb pracy elektrycznego mosiężnego zaworu kulowego
Zawór kulowy z napędem jest napędzany silnikiem za pomocą siłownika typu WRA-63… i WRA-63…A.Siłownik jest sterowany za pomocą modulującego układu włącz/wyłącz lub 3-punktowego systemu sterowania i przesuwa kulę zaworu do pozycji otwarcia podyktowanej sygnałem sterującym.
Zawór kulowy
| Model nr. | Średnica wewnętrzna | Cal | Kvs (m3/h) | Pmaks (KPa) | PS (KPa) | |
| WBBV215 |
2-droga
|
12mm | 1/2” | 8,6 | 1000 | 1400 |
| W8BV220 | 15mm | 3/4” | 21 | 1000 | 1400 | |
| W8BV225 | 20mm | 1” | 26 | 1000 | 1400 | |
| W8BV315 |
3-kierunkowy |
10mm | 1/2” | 8,6 | 1000 | 1400 |
| W8BV320 | 14mm | 3/4” | 21 | 1000 | 1400 | |
| W8BV325 | 18mm | 1” | 22 | 1000 | 1400 |
Uruchamiacz
WRA-63… AC 230/110/124V, 50/60Hz, 3-punktowy
WRA-63…A AC 230/110/124V, 50/60Hz, wł./wył.
Wyjściowy moment obrotowy: >3,5 Nm Kąt obrotu: 90°
Stopień ochrony: IP55/IP54 Czas włączenia/wyłączenia: 16S
Funkcjonować (Typ 3-punktowy lub włącz/wyłącz)
Siłownik jest sterowany sygnałem modulującym włącz/wyłącz lub 3-punktowym sygnałem sterującym, za pomocą rodwracalny silnik synchroniczny i napęd reduktora prędkości przekładni do mocowania i blokowania.
WRA-63… Typ 3-punktowy
bbrak przewodu jest włączony Zawór zamknięty
bdrut rzędowy jest włączony Zawór otwarty
Czarny lub brązowy przewód jest wyłączony Zawór kzachowaj aktualną pozycję
Niebieskaue przewód jest podłączony do nieUlli drut. Może być również używany jako typ włącz/wyłącz.
WRA-63…A typ włącz/wyłącz
bbrak przewodu to przewód sterujący. Włączanie: zawór otwarty, wyłączanie: zawór zamknięty
Brązowy przewód jest podłączony do przewodu zasilającego.
Niebieski przewód jest podłączony do komunikacji. Może być używany tylko jako typ wł./wył.
Instalacja
włóż trzpień zaworu do bottom siłownika i włożyć 2 bolce, znajdujące się w dolnej części siłownika, do zaworu's otwór montażowy.Następnie przykręć mosiądznakrętka kołpakowa
Uruchamiacz
| Model nr. | Napięcie robocze | Typ siłownika | Wyjściowy moment obrotowy | Konsumpcja | Czas włączenia/wyłączenia | Korpus zaworu |
| WRA-6320 |
230VAC±15% 50/60Hz |
3-punktowy lub włącz/wyłącz | 3,5 Nm | 5W |
50Hz:16S 60Hz:12S |
W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325 |
| WRA-6320A | Wł./Wył. |
