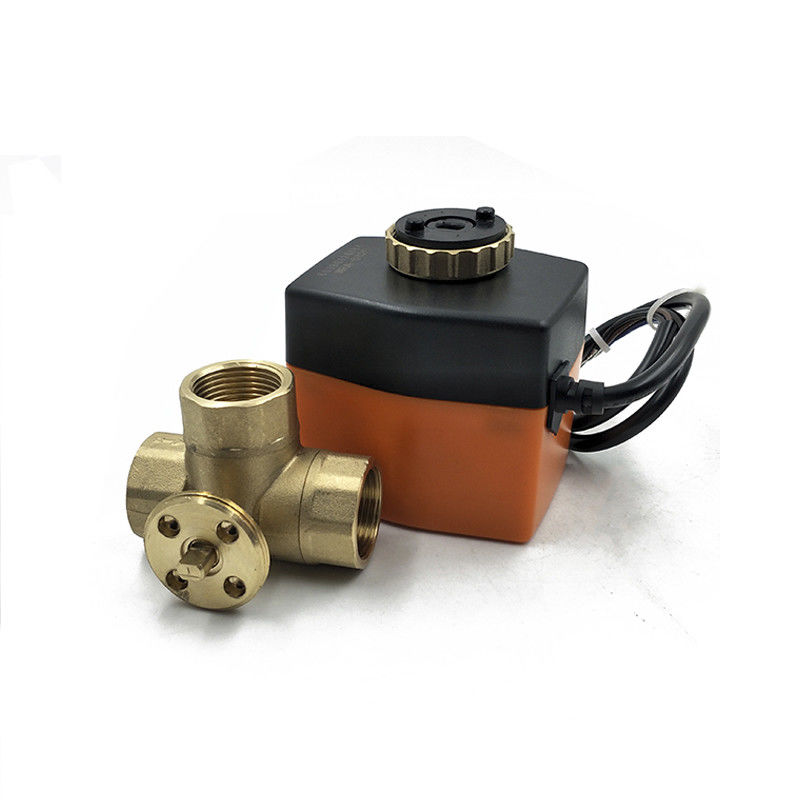

Zawór kulowy sterowany silnikiem prądu stałego, automatyczny zawór kulowy z pływającym sterowaniem
-
Podkreślić
zawór sterowany elektrycznie
-
MateriałMosiądz
-
Napięcie robocze24vdc
-
Moment wyjściowy2,5-3N.m
-
Podaniesprzęt przemysłowy, kontrola przepływu wody,
-
Połączenie ruroweGB/BSP
-
Głoska bezdźwięcznawoda, 50 glikol
-
Miejsce pochodzeniaChiny
-
Nazwa handlowaOEM
-
OrzecznictwoCE
-
Numer modeluWRA-4224
-
Dokument
-
Minimalne zamówienie1
-
Cenanegotiable
-
Szczegóły pakowaniaSkrzynie ze sklejki
-
Czas dostawy15-60 dni
-
Zasady płatnościL / C, T / T
-
Możliwość Supplyna podstawie zamówienia
Zawór kulowy sterowany silnikiem prądu stałego, automatyczny zawór kulowy z pływającym sterowaniem
sterowanie pływające 24 V DC silnik sterowany elektronicznym automatycznym zaworem kulowym
Opis
DC mZawór kulowy z siłownikiem składa się z siłownika typu on/off lub 3-punktowego i serii W8BV… zawór kulowy,które mają kompaktowy Struktura,stabilna praca,doskonała zdolność zatrzymywania wody, duża woda natężenie przepływu, zerowy blok zanieczyszczeń i niski moment obrotowy. Zawory kulowe z napędem DC są szeroko stosowane w systemie HVAC, systemie grzewczym, system uzdatniania wody i niektóre przemysłowy ekwipunek.
Funkcjonować (Typ 3-punktowy lub włącz/wyłącz)
Siłownik jest sterowany za pomocą modulowanego sygnału sterującego włącz/wyłącz lub 3-punktowego sygnału sterującego, wykorzystując odwracalny silnik synchroniczny i napęd reduktora prędkości przekładni do mocowania i blokowania.
WRA-42… Typ 3-punktowy
Brązowy przewód jest włączony Zawór otwarty
Czarny przewód jest włączony, zawór jest zamknięty.
Brązowy lub czarny przewód jest wyłączony Zawór utrzymuje aktualną pozycję
Przewód niebieski jest podłączony do przewodu zerowego.
Może być również używany jako typ włącz/wyłącz.
WRA-42…ZA typ włącz/wyłącz
Przewód niebieski to przewód sterujący.Włączanie: zawór otwarty, wyłączanie: zawór zamknięty
Czarny przewód jest podłączony do com.
Brązowy przewód jest podłączony do przewodu zasilającego.
Może być używany tylko jako typ wł./wył.
| Model nr. | Napięcie robocze | Typ siłownika | Wyjściowy moment obrotowy | dozałożenie | Czas włączenia/wyłączenia | Korpus zaworu |
| WRA-4224 | DC24V | 3-punktowy lub włącz/wyłącz | 2N.m | 2W | 2-6S |
W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325 |
| WRA-4224A | Wł./Wył. |
Podanie
System HVAC, System grzewczy, woda system leczenia, Przemysłowy ekwipunek.
Tryb pracy
Zawór kulowy z napędem silnikowym Winner DC jest napędzany silnikiem za pomocą siłownika typu WRA-42… i WRA-42…A.Siłownik jest sterowany za pomocą modulującego układu włącz/wyłącz lub 3-punktowego systemu sterowania i przesuwa kulę zaworu do pozycji otwarcia podyktowanej sygnałem sterującym.
Dane techniczne
Korpus zaworu:
Medium: zimna/gorąca woda, z 50% glikol Temperatura medium: 2°C...90°C
Ciśnienie znamionowe: PN20 Łącznik rurowy: gwint wewnętrzny
Temperatura otoczenia.zasięg:-20…+70°C;0…95%RH Rozmiar: 1/2'', 3/4'' i 1'' Typ zaworu: 2-drogowy i 3-drogowy
Materiał
Korpus zaworu: mosiądz kuty, Hpb59-1 Uszczelnienie: kula: EPDM+PTFE, z podwójnym O-ringiem
Kula: mosiądz niklowany trzpień: O-ringi EPDM, z podwójnym O-ringiem
| Model nr. | Średnica wewnętrzna | Cal | Kvs(m3/h) | Pvmax (KPa) | PS (KPa) |
| W8BV215 | 12mm | 1/2” | 6.15 | 1000 | 1400 |
| W8BV220 | 15mm | 3/4” | 10,5 | 1000 | 1400 |
| W8BV225 | 20mm | 1” | 16,1 | 1000 | 1400 |
| W8BV315 | 12mm | 1/2” | 3,95 | 1000 | 1400 |
| W8BV320 | 15mm | 3/4” | 6,8 | 1000 | 1400 |
| W8BV325 | 20mm | 1” | 15,8 | 1000 | 1400 |
Uruchamiacz
WRA-42… DC3/6-12/24V, 3-punktowy
WRA-42…ZA DC3/6-12/24V, włącz/wyłącz
Wyjściowy moment obrotowy: 2Nm Kąt obrotu: 90°
Stopień ochrony: IP55/IP54 Czas włączania/wyłączania: 2-12S
