Dwukierunkowy elektryczny zawór sterujący przepływem wody DN25 do systemu grzewczego
-
Podkreślić
zawór sterowany elektrycznie
-
CertyfikatCE, RoHS
-
Używany doHVACR, energia słoneczna, uzdatnianie wody
-
Gwarancja18 miesięcy
-
DożywotniPonad 5 lat
-
Atrybutzawór sterujący przepływem wody do systemu grzewczego solarny podgrzewacz wody
-
PodanieSystem grzewczy
-
Miejsce pochodzeniaChiny
-
Nazwa handlowaOEM
-
OrzecznictwoCE
-
Dokument
-
Minimalne zamówienie1
-
Cenanegotiable
-
Szczegóły pakowaniaSkrzynie ze sklejki
-
Czas dostawy15-60 dni
-
Zasady płatnościL / C, T / T
-
Możliwość Supplyna podstawie zamówienia
Dwukierunkowy elektryczny zawór sterujący przepływem wody DN25 do systemu grzewczego
Dwukierunkowy elektryczny zawór sterujący przepływem wody DN25 do zaworu mieszającego słonecznego podgrzewacza wody w systemie grzewczym
Jak kontrolujemy jakość obróbki?
1. Precyzyjne części do obróbki tokarek CNC.
2. Zaawansowane frezarki
3. Kontrola UT w celu zapewnienia jakości spawania
4. Polerowanie spoin
5. 100% kontrola wyglądu i rozmiaru online (grubość, okrągłość itp.)
6. Kształtowanie rozmiaru i wyglądu
Dane techniczne

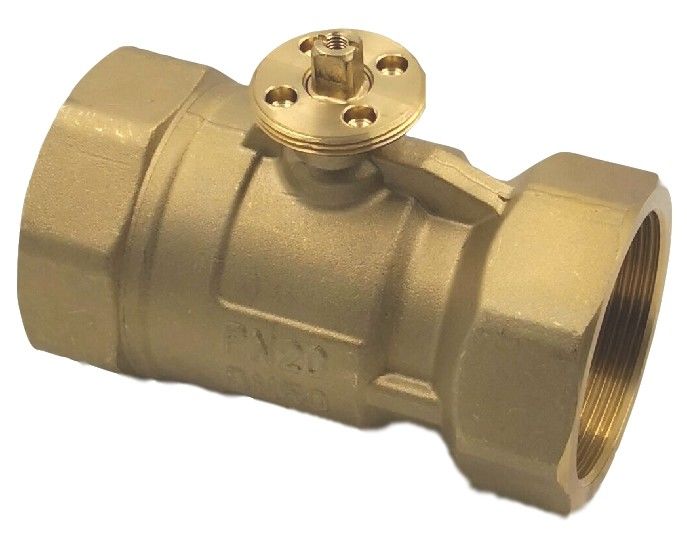

Korpus zaworu:
Medium: zimna/gorąca woda, z 50% glikol
Temperatura medium: 2°C...90°C
Ciśnienie znamionowe: PN16
Łącznik rurowy: gwint wewnętrzny
Temperatura otoczenia.zasięg:-5…+60°C;0…90%RH
Rozmiar: 1/2 '', 3/4 '' i 1 '' Typ zaworu: 2-drogowy
Opis

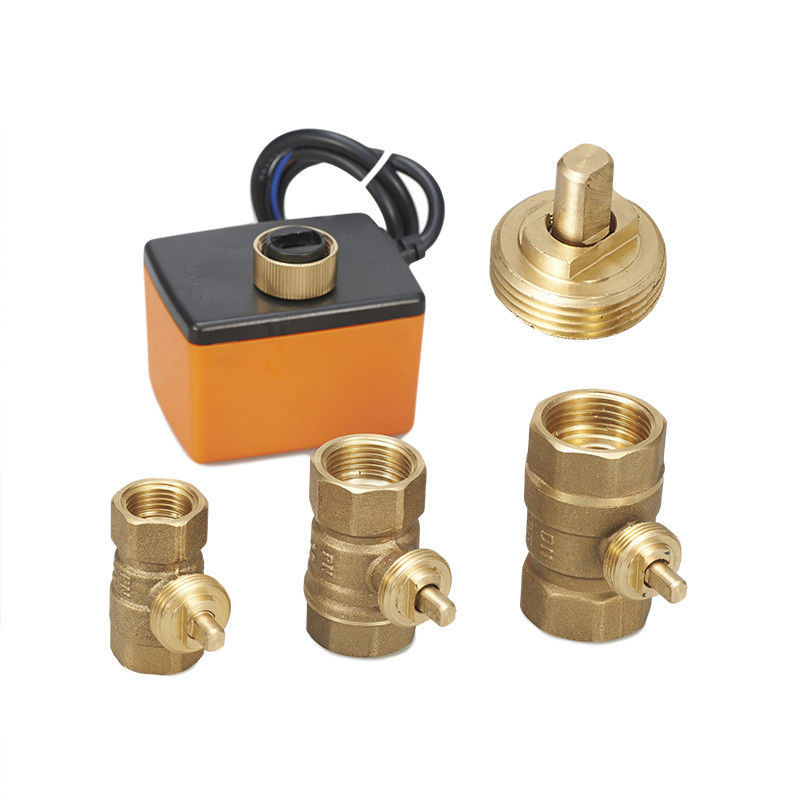

Zawór kulowy z napędem silnikowym Winner składa się z siłownika typu on/off lub 3-punktowego i W and6Seria BV…zawór kulowy,które mają kompaktowy Struktura,stabilna praca,doskonała zdolność zatrzymywania wody, duża woda natężenie przepływu, zerowy blok zanieczyszczeń i niski moment obrotowy. Zwycięzca zawory kulowe z napędem silnikowym są szeroko stosowane w systemie HVAC, systemie grzewczym, system uzdatniania wody i niektóre przemysłowy ekwipunek.
Podanie
System HVAC, System grzewczy, wodasystem leczenia, Przemysłowyekwipunek
Tryb pracy

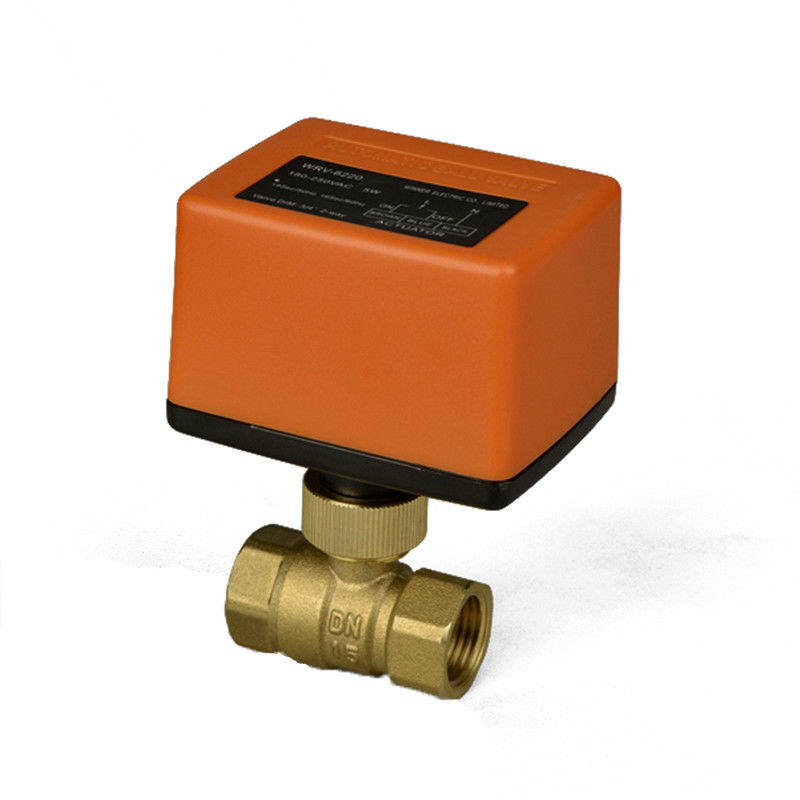

Zawór kulowy z napędem silnikowym Winner jest napędzany silnikiem za pomocą siłownika typu WRA-5320 i WRA-5320A.Siłownik jest sterowany za pomocą modulującego układu włącz/wyłącz lub 3-punktowego systemu sterowania i przesuwa kulę zaworu do pozycji otwarcia podyktowanej sygnałem sterującym.
Materiał
Korpus zaworu: kuty mosiądz, Hpb59-1
Uszczelka: kulka: EPDM + PTFE
Kula: chromowany mosiądz trzpień: O-ringi z EPDM
|
Model nr. |
|
Średnica wewnętrzna |
Cal |
Kvs(m3/h) |
Pvmax (KPa) |
PS (KPa) |
|
W6BV215 |
Dwukierunkowy |
12mm |
1/2” |
8,6 |
600 |
900 |
|
W6BV220 |
|
15mm |
3/4” |
21 |
600 |
900 |
|
W6BV225 |
|
20mm |
1” |
26 |
600 |
900 |
Uruchamiacz
WRA-5320 AC230, 50/60Hz, 3-punktowy
WRA-5320ZA AC230, 50/60Hz, wł./wył.
Wyjściowy moment obrotowy: 2,5 Nm
Kąt obrotu: 90°
Stopień ochrony: IP54
Czas włączenia/wyłączenia: 19S/50Hz;15S/50Hz
Funkcja (3-punktowy lub typu włącz/wyłącz)
Siłownik jest sterowany przez modulowany sygnał sterujący włączania/wyłączania, wykorzystujący jednokierunkowy silnik synchroniczny i napęd reduktora prędkości do mocowania i blokowania.

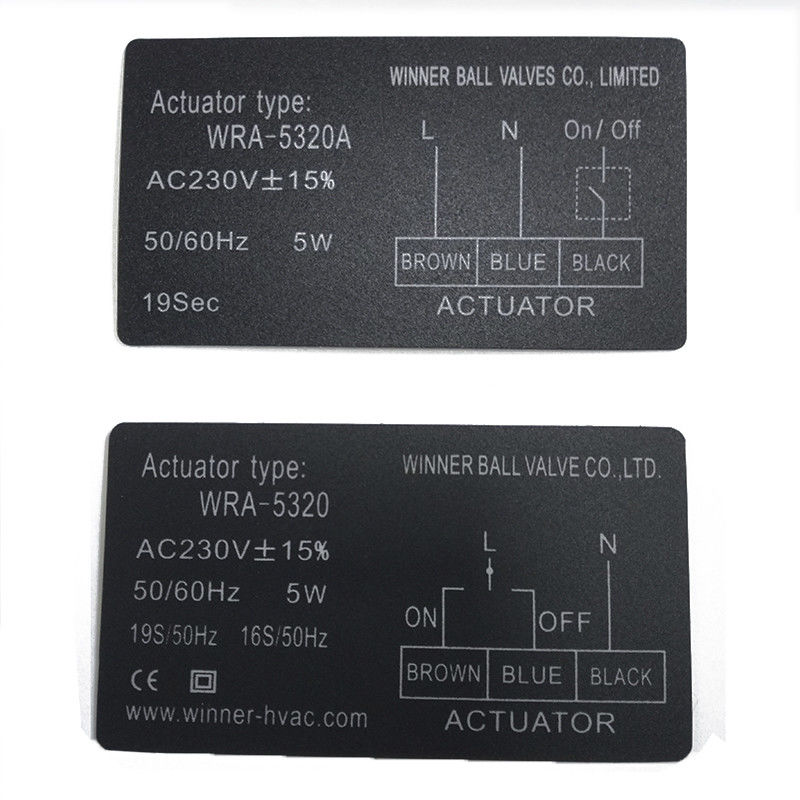

WRA-5320Typ 3-punktowy
Niebieski przewód jest na zasilaniu Zawór zamknięty
Brązowy przewód jest włączony Zawór otwarty
Niebieski lub brązowy przewód jest wyłączony. Zawór utrzymuje aktualną pozycję
Czarny przewód jest podłączony do przewodu zerowego.Może być również używany jako typ włącz/wyłącz.
WRA-5320ZAtyp włącz/wyłącz
Czarny przewód to przewód sterujący.
Włączanie: zawór otwarty, wyłączanie: zawór zamknięty
Brązowy przewód jest podłączony do przewodu zasilającego.
Niebieski przewód jest podłączony do komunikacji.
Może być używany tylko jako typ wł./wył.
|
Model nr. |
Napięcie robocze |
Typ siłownika |
Wyjściowy moment obrotowy |
Konsumpcja |
Czas włączenia/wyłączenia |
Korpus zaworu |
|
WRA-5320 |
230VAC±15% 50/60Hz |
3-punktowy lub włącz/wyłącz |
2,5 Nm |
6W |
50Hz:19S 60Hz:15S |
W6BV215 W6BV220 W6BV225 |
|
WRA-5320A |
Wł./Wył. |
Instalacja:
Włożyć trzpień zaworu do dna siłownika i włożyć 2 kołki, znajdujące się w dolnej części siłownika, w otworze montażowym zaworu.Następnie przykręć mosiądznakrętka kołpakowa
sol
