zawór sterowany elektrycznie

1-calowy zawór kulowy 3-drogowy siłownik elektryczny zawory sterujące do wody lodowej



Jak zapewniamy jakość gotowego produktu (kontrola FQC)



1. Kontrola wzrokowa

2. Pomiar klasy materiału

3. Kontrola wymiarów

4. Wykrywanie szorstkości

5. Wykrywanie szorstkości

6. Test szczelności



Usługa



1. Podaj swoje wymagania techniczne i rysunki
2. Uzyskaj od nas główną odpowiedź w ciągu 12 godzin
3. Uzyskaj od nas rozwiązanie techniczne i wycenę w ciągu 24 godzin
4. Rozwiązanie techniczne i potwierdzenie wyceny
5. W razie potrzeby podaj próbki
6. Przegląd i podpisanie umowy
7. Zorganizuj produkcję i wysyłkę
8. Obsługa posprzedażna



Opis

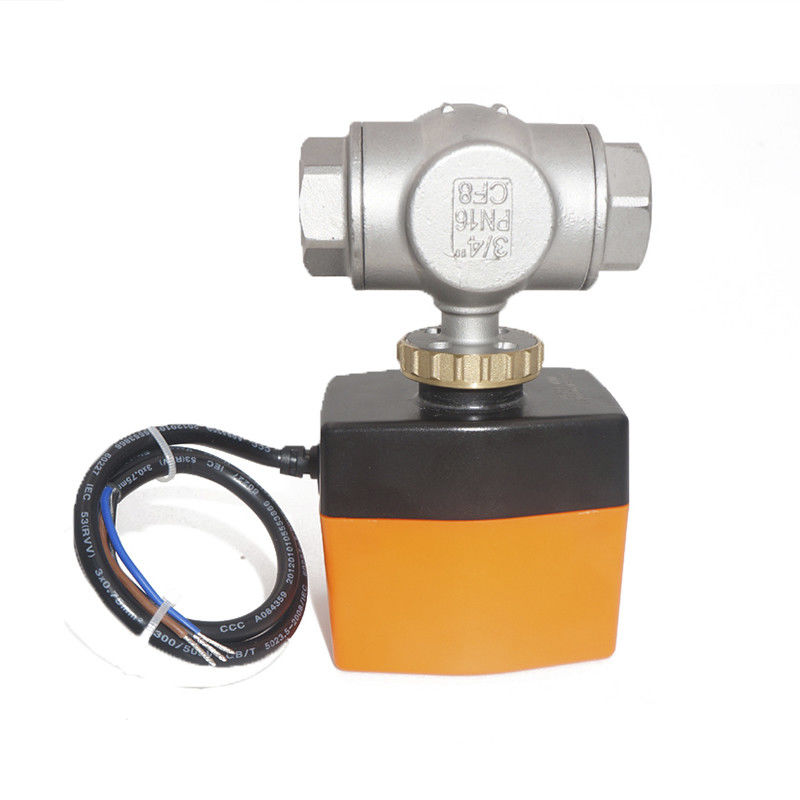

Zawór kulowy z napędem DC składa się z siłownika typu on/off lub 3-punktowego i serii WSBV…zawór kulowy,które mają kompaktowy Struktura,stabilna praca,doskonała zdolność zatrzymywania wody, duża woda natężenie przepływu, zerowy blok zanieczyszczeń i niski moment obrotowy. Zawory kulowe z napędem DC są szeroko stosowane w systemie HVAC, systemie grzewczym, system uzdatniania wody i niektóre przemysłowy ekwipunek.



Podanie

System HVAC, System grzewczy, wodasystem leczenia, Przemysłowy ekwipunek.



Tryb pracy

Zawór kulowy z napędem na prąd stały jest napędzany silnikiem za pomocą siłownika typu WRA-42… i WRA-42…A.Siłownik jest sterowany za pomocą modulującego układu włącz/wyłącz lub 3-punktowego systemu sterowania i przesuwa kulę zaworu do pozycji otwarcia podyktowanej sygnałem sterującym.



Dane techniczne

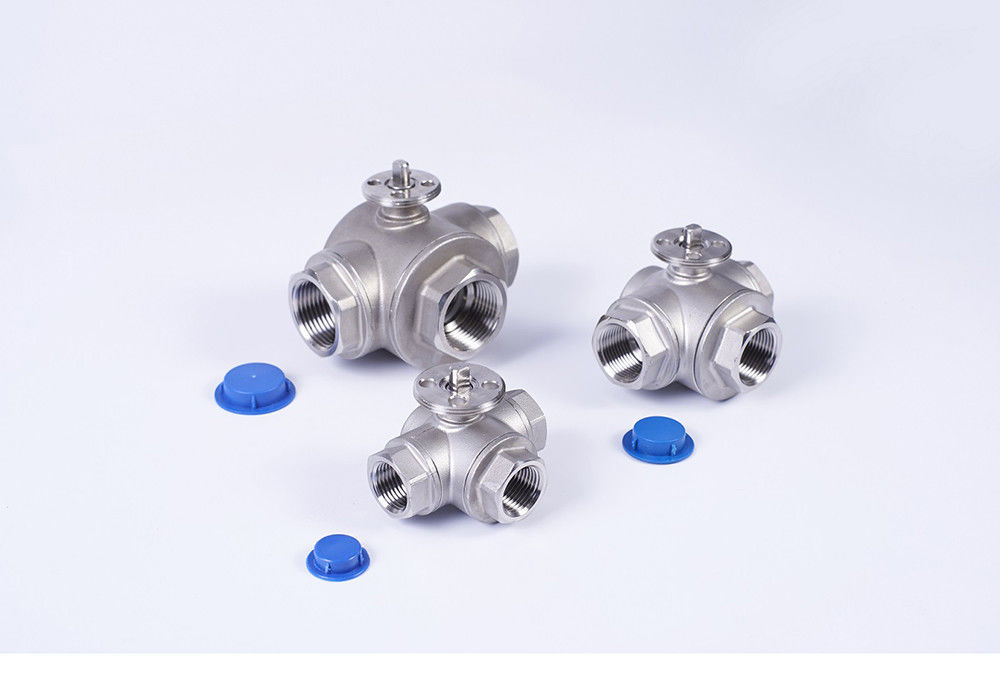

Korpus zaworu:

Medium: zimna/gorąca woda, z50% glikol

Temperatura medium: -10°C...120°C

Ciśnienie znamionowe:PN20

Łącznik rurowy: gwint wewnętrzny

Temperatura otoczenia.zasięg:-20…+70°C;0…95%RH

Rozmiar: 1/2'', 3/4'' i 1''

Typ zaworu: 2-drogowy i 3-drogowy



Materiał

Korpus zaworu: Stal nierdzewna SS304

Uszczelka: kulka: EPDM+PTFE, z podwójnym O-ringiem

Piłka: SS304;trzpień: O-ringi EPDM, z podwójnym O-ringiem



Model nr.	Średnica wewnętrzna	Cal	Kvs(m3/h)	Pvmax (KPa)	PS (KPa)
WSBV215	15mm	1/2”	6.15	1000	1400
WSBV220	20mm	3/4”	10,5	1000	1400
WSBV225	25mm	1”	16,1	1000	1400
WSBV315	15mm	1/2”	3,95	1000	1400
WSBV320	20mm	3/4”	6,8	1000	1400
WSBV325	25mm	1”	15,8	1000	1400



Uruchamiacz

WRA-42… DC3/6-12/24V, 3-punktowy

WRA-42…ZA DC3/6-12/24V, włącz/wyłącz

Wyjściowy moment obrotowy: 2Nm

Kąt obrotu: 90°

Stopień ochrony: IP55/IP54

Czas włączenia/wyłączenia: 2-12S



Wizerunek



Funkcja (3-punktowy lub typu włącz/wyłącz)

Siłownik jest sterowany za pomocą modulowanego sygnału sterującego włącz/wyłącz lub 3-punktowego sygnału sterującego, wykorzystując odwracalny silnik synchroniczny i napęd reduktora prędkości przekładni do mocowania i blokowania.



WRA-42… Typ 3-punktowy

Brązowy przewód jest włączony, zawór otwarty

Czarny przewód jest włączony, zawór zamknięty

Brązowy lub czarny przewód jest wyłączony, zawór utrzymuje aktualną pozycję!

Przewód niebieski jest podłączony do przewodu zerowego.

Może być również używany jako typ włącz/wyłącz.



WRA-42…ZAtyp włącz/wyłącz

Niebieski przewód to przewód sterujący

Zasilanie włączone: zawór otwarty;wyłączenie zasilania: zawór zamknięty;

Czarny przewód jest podłączony do com.

Brązowy przewód jest podłączony do przewodu zasilającego.

Może być używany tylko jako typ wł./wył.



Model nr.	Napięcie robocze	Typ siłownika	Wyjściowy moment obrotowy	Konsumpcja	Czas włączenia/wyłączenia	Korpus zaworu
WRA-4224	DC24V	3-punktowy lub włącz/wyłącz	2N.m	2W	2-6S	WSBV215 WSBV220 WSBV225 WSBV315 WSBV320 WSBV325
WRA-4224A		WŁ/WYŁ
WRA-4212	DC12V	3-punktowy lub WŁ/WYŁ
WRA-4212A		WŁ/WYŁ
WRA-4203	DC3V	3-punktowy lub WŁ/WYŁ
WRA-4203A		WŁ/WYŁ





Instalacja:

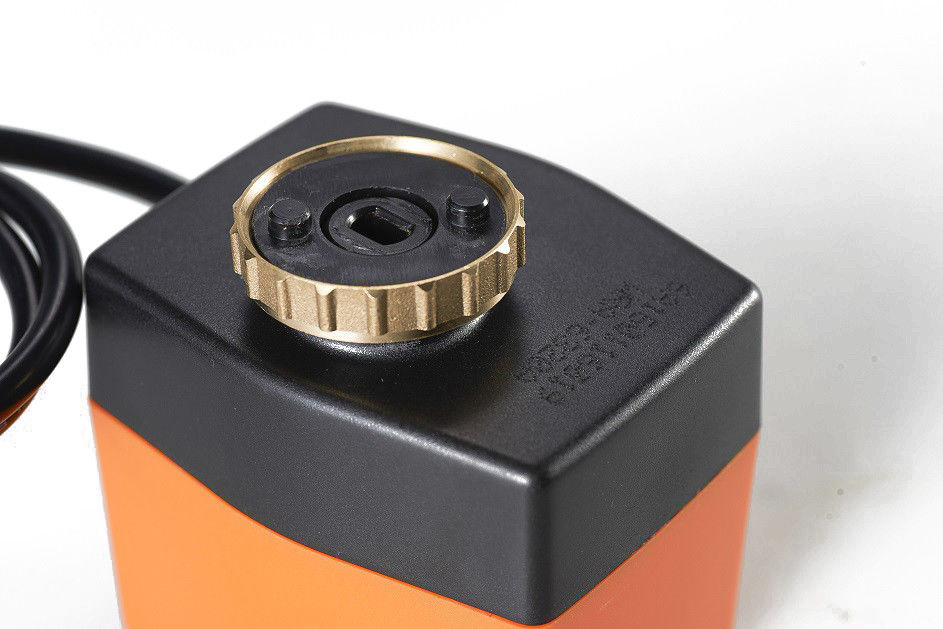

Włóż trzpień zaworu do dolnej części siłownika i włóż 2 kołki, znajdujące się w dolnej części siłownika, do otworu montażowego zaworu.Następnie przykręć mosiądznakrętka kołpakowa
