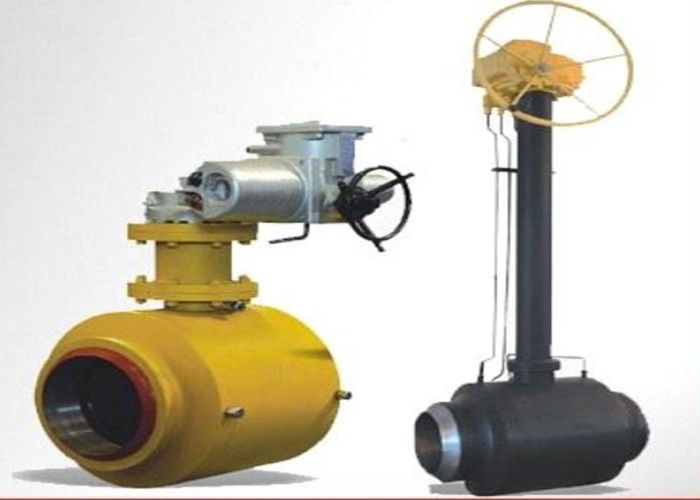

Zawór kulowy w pełni spawany CS / SS CL 150 - 2500 z urządzeniem antystatycznym
-
Podkreślić
w pełni spawane zawory kulowe korpusu
-
RozmiarNPS 2"~48"
-
Ciśnienie znamionoweKlasa 150 ~ 2500
-
MateriałA105, LF2, F304, F316, F304L, F316L, F51, A106-B, 20 # itp
-
Standard projektowania i produkcjiAPI 6A, API 6D, API 6DSS, KS, BS 5351, ASME B16.34
-
Twarzą w twarzASME B16.10, API 6D
-
Zakończ połączenieASME B16.5, ASME B16.47, ASME B16.25
-
Test i kontrolaISO 5208, API 6D, API598
-
Metoda operacjiInstrukcja, przekładnia ślimakowa, siłownik elektryczny, siłownik pneumatyczny
-
Miejsce pochodzeniaChiny
-
Nazwa handlowaOEM
-
OrzecznictwoAPI, ISO, CE, GOST, TS, BS1873, BS5351, API 6D,600,602,609, ASME B16.34, API 6FA, API607 etc
-
Numer modelu2"-48", CL150-1500
-
Dokument
-
Minimalne zamówienie1
-
Cenanegotiable
-
Szczegóły pakowaniaSkrzynie ze sklejki
-
Czas dostawy15-60 dni
-
Zasady płatnościL / C, T / T
-
Możliwość Supplyna podstawie zamówienia
Zawór kulowy w pełni spawany CS / SS CL 150 - 2500 z urządzeniem antystatycznym
W pełni spawany zawór kulowy API 6D z zaworem kulowym 2 "-56" CL150-2500 CS i SS
Obróbka powierzchniowa
Do wyboru oferujemy następujące procesy:
1. Polerowanie mechaniczne (MP) w celu poprawy jasności (połysk, mat)
2. Kwasowe czyszczenie w celu ochrony przed korozją
3. Elektroliza polski (EP) w celu poprawy gładkości powierzchni
4. Proces niestandardowy: jasne wyżarzanie eliminuje naprężenia, aby poprawić wytrzymałość
Formowanie procesu maszyny
1. Obróbka tokarki CNC
2. Precyzyjne przetwarzanie centrum obróbczego CNC CNC
3. Ogólna obróbka tokarska
4. Maszyna wybija części produktu
5. Formowanie na zimno
6. Montaż spawalniczy
Zawory słyną z produkcji w pełni spawanych zaworów kulowych na rynku chińskim, wykonaliśmy w pełni spawane zawory kulowe 56”CL600 na rynek irański, wykonano specjalną technikę, aby nie była wymagana obróbka cieplna po spawaniu, dzięki czemu miękkie uszczelki nie zostaną uszkodzone podczas proces spawania, aby zapewnić dobrą wydajność uszczelek.
Jednoczęściowy korpus, pełny/zmniejszony przelot, mocowanie czopowe, podwójne blokowanie i odpowietrzanie, efekt pojedynczego lub podwójnego tłoka, trzpień przeciwwydmuchowy, urządzenie antystatyczne, ognioodporność certyfikowana zgodnie z API-607/6FA/ISO 10497, sprężynowe gniazda, wtrysk uszczelniacza, wkładki gniazda NACE MR-01-75, NYLON, DEVLON&PEEK, zaprojektowane i przetestowane zgodnie z ASME B16.34, BS5351,KS i API-6D.
| Rozmiar | NPS 2″~48″ |
|---|---|
| Ocena ciśnienia | Klasa 150~1500 |
| Materiał | A105,LF2,F304,F316,F304L,F316L |
| Standard projektowania i produkcji | API 608,API 6D,BS 5351,ASME B 16.34 |
| Twarzą w twarz | ASME B 16.10,API 6D,DIN 3202 |
| Zakończ połączenie | ASME B16.5,DIN 2543-2550,ASME B 16.25 |
| Test i inspekcja | ISO5208, API 6D, BS 6755 |
| Metoda operacji | Instrukcja, przekładnia ślimakowa, siłownik elektryczny, siłownik pneumatyczny |
Obowiązujące normy
PROJEKT I WYKONANIE ZGODNE Z: API 6D/ ISO 14313, ASME B16.34
WYMIARY POŁĄCZENIA ZGODNE Z: ASME B16.25,DIN EN 12627
KONSTRUKCJA OGNIOODPORNOŚCI ZGODNA Z: API 607/ISO 10497
INSPEKCJA I TEST ZGODNE Z: API 6D,ISO 5208,API 598
MATERIAŁ ZGODNY Z: ISO 15156
Materiały części
| 1 2 3 4 5 6 7 8 9 10 11 |
Ciało Lewo-prawe ciało Piłka Siedzenie Uszczelka O-ring Trzon Zawór wtryskowy smaru gniazda Seat Wiosna prosta szpilka Zawór do wydmuchiwania |
12 13 14 15 16 17 18 19 20 21 22 |
Łożysko kulkowe smarujące Wkręt Uszczelka maski Okładka wspierająca Uchwyt do matryc Uszczelka Podkładka zaciskowa szpilka sprężynowa Płaski klucz Uszczelka trzpienia Sprężyna bezstatyczna |
Materiały części
| Ciało Piłka Siedzenie Trzon Uszczelka O-ring Wkręt Okładka wspierająca Uchwyt do matryc Wiosna Łożysko Gaske |
A105/LF2/F304/F316/F304L/F316L/F11/F22/F51 A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 PTFE/NYLON/PEEK/TEFLON VITON/NBR B7M/B8M/L7M/B16M A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 A105+ENP/LF2+ENP/F304/F316/F304L/F316L/F51 17-4PH/17-7PH/Inconel 304+PTFE/316+PTFE Elastyczny grafit + 304/PTFE |
Parametry techniczne i charakterystyka:
| Opis produktu | W pełni spawany zawór kulowy |
| Model | Całkowicie spawany zawór kulowy do kucia czopów |
| Średnica nominalna | NPS 2”～NPS 48” |
| Temperatura robocza | -593℃~220℃ (zakres temperatur pracy może się różnić dla różnych materiałów) |
| Ciśnienie operacyjne | CL150-CL1500 |
| Materiał | A105N, A182 F304, F304L, F316, F316L, A352 LF2, LF2 itp. |
| Standard projektowania | API 6D, ASME B16.34 |
| Długość konstrukcyjna | ASME B16.10 |
| Łączący koniec/td> | ASME B16.5, ASME B16.25 |
| Standard testowy | API 598, API 6D, ISO 5208 |
| Metoda operacji | Rękojeść, ślimak, napęd silnikowy, napęd pneumatyczny |
| Pola aplikacji | Rurociągi ropy naftowej i gazu ziemnego oraz gazociąg miejski |
| Inne uwagi 1 | Gniazdo zaworu jest osadzone w elastycznym pierścieniu uszczelniającym, co zapewnia zerowy wyciek uszczelnienia;gniazdo zaworu jest wyposażone w wstępnie napiętą sprężynę, która dostosowuje się do zmian ciśnienia i temperatury, dzięki czemu nie może wystąpić przeciek. |
| Inne uwagi 2 | Zawór integralny z przyspawanym korpusem zaworu, bez przecieków zewnętrznych itp. |
| Inne uwagi 3 | Ognioodporna konstrukcja całkowicie spawanego zaworu kulowego.Każde miejsce wycieku jest zaprojektowane z elastycznym wypełnieniem grafitowym lub grafitem mieszającym ze stali nierdzewnej, aby spełnić wymagania ognioodporności w przypadku pożaru. |
| Inne uwagi 4 | Najbardziej zaawansowana konstrukcja płyty nośnej zarówno w kraju, jak i za granicą jest przystosowana do dużych średnic, aby wydłużyć żywotność i zmniejszyć moment obrotowy zaworu.W ten sposób żywotność zaworów znacznie się wydłuża. |
| Inne uwagi 5 | Bezpośrednio zakopany, całkowicie spawany zawór kulowy może być zakopany bezpośrednio, w takim przypadku nie jest wymagana wysoka i duża studnia zaworu, tylko mały, płytki wykop musi być zbudowany na ziemi, więc koszt budowy i czas projektowania mogą być znacznie zapisane. |
| Inne uwagi 6 | Pełny otwór zaworu wygodny do piggingu, o małym oporze przepływu i wysokiej przepustowości i dobrej charakterystyce przepływu |
| Inne uwagi 7 | Kula zaworu może całkowicie zamknąć gniazdo zaworu, gdy całkowicie spawany zawór kulowy jest otwarty, dzięki czemu zanieczyszczenia w medium nie zostaną wypłukane do gniazda zaworu lub powierzchni uszczelnienia korpusu zaworu.Dzięki swojej specjalnej konstrukcji korpus zaworu ma taką samą żywotność jak rurociąg. |
