w pełni spawane zawory kulowe korpusu

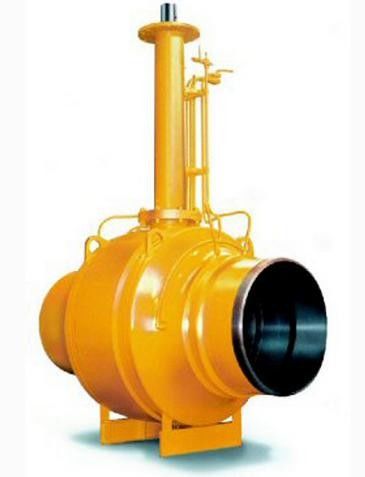

W pełni spawany zawór kulowy z miękkim lub metalowym gniazdem 1/2"-56", CL150-2500

w pełni spawane zawory kulowe charakterystyka konstrukcji:

• Zawory kulowe z bocznym wejściem są stosowane w rurociągach, stacjach pomp i sprężarek, na morzu, na lądzie, podmorskim i kriogenicznym, a także w zastosowaniach ściernych i wysokotemperaturowych.
• Szeroki zakres rozmiarów i klas ciśnieniowych są dostępne z różnych materiałów, w tym ze stali węglowej, stopowej i nierdzewnej, odpowiednich do ogólnych i ciężkich warunków pracy.
• Całkowicie spawane zawory kulowe są dostępne z funkcją Double Block & Bleed, niezależnie od typu gniazda.
• Efekt pojedynczego tłoka (SPE) jest standardową cechą pierścieni gniazd w pełni spawanych zaworów kulowych.
  Na pierścieniu gniazda SPE: Nacisk działający na górną stronę pierścienia gniazda wytwarza siłę, która popycha gniazdo w kierunku kuli. Nacisk działający na dolną stronę pierścienia gniazda wytwarza siłę, która odciąga pierścień gniazda od piłka.
  Wszelkie nadciśnienie, które może powstać w wyniku rozszerzalności cieplnej płynu uwięzionego we wnęce korpusu przy całkowicie zamkniętej kuli, zostanie automatycznie rozładowane w przewodzie po stronie niższego ciśnienia.
• Efekt podwójnego tłoka (DPE) jest standardową cechą pierścieni gniazd w pełni spawanych zaworów kulowych i jest zalecany do spawanych zaworów korpusowych.W pierścieniu gniazda DPE zarówno ciśnienie działające na górną stronę pierścienia gniazda, jak i ciśnienie działające na dolną stronę pierścienia gniazda, wytwarza siłę, która popycha gniazdo w kierunku kuli.W przypadku tego typu pierścienia gniazda, ewentualne nadciśnienie, które może być generowane przez rozszerzalność cieplną płynu uwięzionego we wnęce korpusu z kulą w całkowicie zamkniętej pozycji, może być rozładowane przez zastosowanie zewnętrznego zabezpieczającego urządzenia nadmiarowego.Efekt podwójnego tłoka zapewnia podwójne uszczelnienie, jeśli górny pierścień gniazda jest uszkodzony, dolne gniazdo zapewnia uszczelnienie zaworu.

Zawory słyną z produkcji w pełni spawanych zaworów kulowych na rynku chińskim, wykonaliśmy w pełni spawane zawory kulowe 56”CL600 na rynek irański, wykonano specjalną technikę, aby nie była wymagana obróbka cieplna po spawaniu, dzięki czemu miękkie uszczelki nie zostaną uszkodzone podczas proces spawania, aby zapewnić dobrą wydajność uszczelek.

Jednoczęściowy korpus, pełny/zmniejszony przelot, mocowanie czopowe, podwójne blokowanie i odpowietrzanie, efekt pojedynczego lub podwójnego tłoka, trzpień przeciwwydmuchowy, urządzenie antystatyczne, ognioodporność certyfikowana zgodnie z API-607/6FA/ISO 10497, sprężynowe gniazda, wtrysk uszczelniacza, wkładki gniazda NACE MR-01-75, NYLON, DEVLON&PEEK, zaprojektowane i przetestowane zgodnie z ASME B16.34, BS5351,KS i API-6D.

w pełni spawany zawór kulowy, szeroko stosowany w miejskich podziemnych gazociągach, rurociągach gazu ziemnego i stacjach regulacji ciśnienia i innych dziedzinach. W ostatnich latach dzięki ciągłym badaniom i innowacjom oraz poprawie jakości produktu.

w pełni spawany zawór kulowy, ze względu na ogólną konstrukcję zaworu w pełni spawaną konstrukcję z wykorzystaniem technologii wykonania zaworu, uszczelnienie zewnętrzne zostało znacznie ulepszone, waga zaworu została znacznie zmniejszona (zwłaszcza DN300 lub mniej), dzięki czemu instalacja zaworu staje się wygodniejsze, nie tylko obniża koszty budowy, ale także oszczędza czas.

w pełni spawany zawór kulowy, może być bezpośrednio zakopany pod ziemią.Nie ustawiaj podziemnej sterowni zaworów, aby operacje nie musiały zagłębiać się w ziemię, po prostu sterowanie napędem można wykonywać na ziemi za pomocą uchwytu T, bardzo łatwo uniknąć przeszłości ze względu na podziemne pomieszczenie sterowania zaworami założyć i tam ukryte niebezpieczeństwa.

w pełni spawany zawór kulowy, zawór może być zaprojektowany na różnej wysokości dla użytkowników w zależności od głębokości zakopanego gazociągu. Tymczasem, również zgodnie z różnymi potrzebami użytkowników podłączonych do portu zaworu, projektujesz dla siebie różne połączenia portów do wybrania z.

Cechy konstrukcyjne i zalety zaworu kulowego z pełnym spawaniem:

1. Trzonek zapobiegający przeciekaniu
Aby zapobiec locie trzpienia, powodując nieprawidłowe podniesienie wewnętrznych zaworów ciśnieniowych, dolna część zamocowana jest na suchym ramieniu.Ponadto, aby zapobiec wyciekowi wynikającemu z wypalenia się trzpienia w pożarze, łożysko oporowe w dolnej części położenia styku w występach trzpienia i korpusu zapobiega zatem tworzeniu się przecieków gniazda przeciwuszczelniającego, aby uniknąć wypadków.
2. Struktura bezpieczeństwa przeciwpożarowego
W przypadku normalnego użytkowania zaworów kulowych czopowych, gniazda i kulistego stempla, pierścienia uszczelniającego gniazda i korpusu uszczelnienia, który jest miękkim uszczelnieniem, niezawodnym uszczelnieniem i gniazdem pierścienia uszczelniającego w przypadku zranienia, uchwyt gniazda i korpus zostaną wytłoczone rozszerzone grafit takie zachowanie w celach bezpieczeństwa przeciwpożarowego.
3. Sprzęt antystatyczny
Aby zapobiec tarciu między kulą, trzpieniem i PTFE, elektryczność statyczna może zapalić łatwopalne materiały i materiały wybuchowe, powodując wypadek, w tym zaworze kulowym, sprężynie przewodzącej ładunki statyczne między trzpieniem a kulą, trzpieniem a korpusem, a tym samym statyczne uziemienie zabezpieczenia systemu, które mają być zabezpieczone.
4. Swobodna, nieszczelna struktura uszczelniająca ciała
Gładkie, podwójnie wytłoczone uszczelki i oringi na tej podstawie, z tego powodu jako wyłącznik przeciwpożarowy zaworu i pokrywy zaworu, wysoka temperatura, wstrząs i nierównomierny moment otwierania lub zamykania nie spowodują przecieku zewnętrznego.
5. Niski moment roboczy
Łożyska samosmarujące zainstalowane w tarciu komórek macierzystych, co prowadzi do zużycia i elastycznej pracy oraz niskiego momentu obrotowego.
6. podwójne spad blokowy (DBB)
Gdy kula jest całkowicie otwarta lub zamknięta, substancja nadajnika może opróżnić wnękę, ogłaszając środek wnęki, urządzenia opróżniające Co więcej, jest to środek komory zaworu, ciśnienie może być uwolnione do niskiego ciśnienia w jego fotelach ratunkowych.
7. Uszczelnienie awaryjne
Kompozytowy otwór wtryskowy zaprojektuj i zainstaluj złożony zawór wtryskowy umieszczony w trzpieniu / kapeluszu oraz fizyczne podparcie, gdy uszczelnienie trzpienia zaworu lub uszkodzenie gniazda spowodowało wyciek, takie związki mogą być użyte do wykonania drugiej uszczelki zaworu zwrotnego ukrytej w pobliżu obu kompozytowych zaworów wtryskowych, aby zapobiegają wypływowi z działania materiału złożonego, kompozytu górnej części nadajnika kompozytowego zaworu wtryskowego paliwa z szybkozłączem złącza pistoletu wtryskowego.
8. Rozszerzenie łodygi
Trzpień zaworu instalacji podziemnej można przedłużyć, aby ułatwić obsługę odpowiedniej dyszy kompozytowej, zawór spustowy można przedłużyć do najwyższego zaworu.
9. Automatyczna ulga w jamie ciała
Gdy wzrost ciśnienia w korpusie nie jest normalny, na przykład niestabilność, zawór kulowy czopowy za gniazdem będzie miał normalne ciśnienie, podczas gdy nie jest to normalne automatyczne uwolnienie ciśnienia, nie uszkadzaj uszczelnienia gniazda górnego.

Rodzaj usługi:
• Standardowa temperatura: -29°C do 220°C / -20°F do 428°F
• Niska temperatura: -46°C do 150°C / -50°F do 302°F
• Temperatura kriogeniczna: -196°C do -593°C / -258°F do -620°F
• Podmorski (płytka i głęboka woda)
• Pod ziemią
• Wysoka temperatura: powyżej 220°C / 428°F

Parametry techniczne i charakterystyka:
