zawór kulowy z miękkim gniazdem

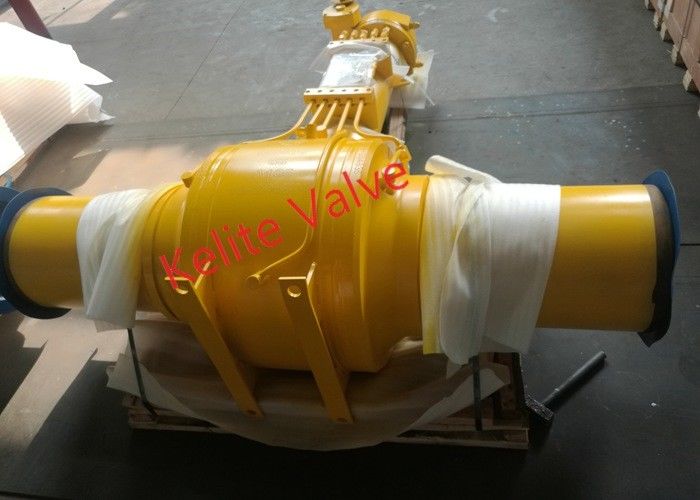

W pełni spawany zawór kulowy API 6D z zaworem kulowym 2 "-56" CL150-2500 CS i SS

Parametry techniczne i charakterystyka:

Formowanie procesu maszyny

1. Obróbka tokarki CNC

2. Precyzyjne przetwarzanie centrum obróbczego CNC CNC

3. Ogólna obróbka tokarska

4. Maszyna wybija części produktu

5. Formowanie na zimno

6. Montaż spawalniczy

Zawory słyną z produkcji w pełni spawanych zaworów kulowych na rynku chińskim, wykonaliśmy w pełni spawane zawory kulowe 56”CL600 na rynek irański, wykonano specjalną technikę, aby nie była wymagana obróbka cieplna po spawaniu, dzięki czemu miękkie uszczelki nie zostaną uszkodzone podczas proces spawania, aby zapewnić dobrą wydajność uszczelek.

Jednoczęściowy korpus, pełny/zmniejszony przelot, mocowanie czopowe, podwójne blokowanie i odpowietrzanie, efekt pojedynczego lub podwójnego tłoka, trzpień przeciwwydmuchowy, urządzenie antystatyczne, ognioodporność certyfikowana zgodnie z API-607/6FA/ISO 10497, sprężynowe gniazda, wtrysk uszczelniacza, wkładki gniazda NACE MR-01-75, NYLON, DEVLON&PEEK, zaprojektowane i przetestowane zgodnie z ASME B16.34, BS5351,KS i API-6D.

Rodzaj usługi:
• Standardowa temperatura: -29°C do 220°C / -20°F do 428°F
• Niska temperatura: -46°C do 150°C / -50°F do 302°F
• Temperatura kriogeniczna: -196°C do -593°C / -258°F do -620°F
• Podmorski (płytka i głęboka woda)
• Pod ziemią
• Wysoka temperatura: powyżej 220°C / 428°F

w pełni spawane zawory kulowe charakterystyka konstrukcji:

• w pełni spawane zawory kulowe są stosowane w rurociągach, stacjach pomp i sprężarek, na morzu, lądzie, podmorskim i kriogenicznym, a także w zastosowaniach ściernych i wysokotemperaturowych.
• Szeroki zakres rozmiarów i klas ciśnieniowych są dostępne z różnych materiałów, w tym ze stali węglowej, stopowej i nierdzewnej, odpowiednich do ogólnych i ciężkich warunków pracy.
• Całkowicie spawane zawory kulowe są dostępne z funkcją Double Block & Bleed, niezależnie od typu gniazda.
• Efekt pojedynczego tłoka (SPE) jest standardową cechą pierścieni gniazd w pełni spawanych zaworów kulowych.
  Na pierścieniu gniazda SPE: Nacisk działający na górną stronę pierścienia gniazda wytwarza siłę, która popycha gniazdo w kierunku kuli. Nacisk działający na dolną stronę pierścienia gniazda wytwarza siłę, która odciąga pierścień gniazda od piłka.
  Wszelkie nadciśnienie, które może powstać w wyniku rozszerzalności cieplnej płynu uwięzionego we wnęce korpusu przy całkowicie zamkniętej kuli, zostanie automatycznie rozładowane w przewodzie po stronie niższego ciśnienia.
• Efekt podwójnego tłoka (DPE) jest standardową cechą pierścieni gniazd w pełni spawanych zaworów kulowych i jest zalecany do spawanych zaworów korpusowych.W pierścieniu gniazda DPE zarówno ciśnienie działające na górną stronę pierścienia gniazda, jak i ciśnienie działające na dolną stronę pierścienia gniazda, wytwarza siłę, która popycha gniazdo w kierunku kuli.W przypadku tego typu pierścienia gniazda, ewentualne nadciśnienie, które może być generowane przez rozszerzalność cieplną płynu uwięzionego we wnęce korpusu z kulą w całkowicie zamkniętej pozycji, może być rozładowane przez zastosowanie zewnętrznego zabezpieczającego urządzenia nadmiarowego.Efekt podwójnego tłoka zapewnia podwójne uszczelnienie, jeśli górny pierścień gniazda jest uszkodzony, dolne gniazdo zapewnia uszczelnienie zaworu.
