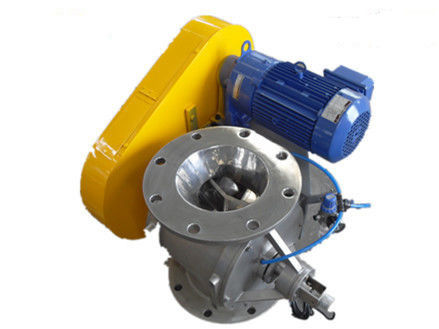

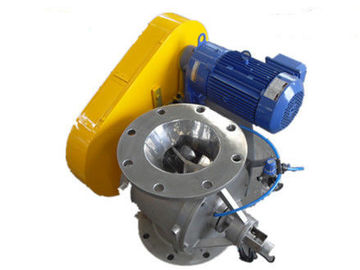

Obrotowy zawór śluzy powietrznej o stabilnej wydajności do pneumatycznego systemu transportowego
-
Podkreślić
podwójny zawór zrzutowy
-
KołnierzOkrągły górny i dolny
-
Rozmiar kołnierza250
-
Tom14L
-
MateriałStal węglowa lub stal nierdzewna lub inne materiały
-
Transport materiałówOślepiający
-
NapędŁańcuch
-
Temperatura pracyOryginalny
-
Presja pracyOryginalny
-
Miejsce pochodzeniaChiny
-
Nazwa handlowaOEM
-
OrzecznictwoCE & 900
-
Numer modeluZRO
-
Dokument
-
Minimalne zamówienie1
-
Cenanegotiable
-
Szczegóły pakowaniaSkrzynie ze sklejki
-
Czas dostawy15-60 dni
-
Zasady płatnościL / C, T / T
-
Możliwość Supplyna podstawie zamówienia
Obrotowy zawór śluzy powietrznej o stabilnej wydajności do pneumatycznego systemu transportowego
Górne i dolne okrągłe kołnierze, zawór obrotowy przenoszący nadciśnienie lub podciśnienie, obrotowy podajnik śluzy powietrznej
Formowanie procesu maszyny
1. Obróbka tokarki CNC
2. Precyzyjne przetwarzanie centrum obróbczego CNC CNC
3. Ogólna obróbka tokarska
4. Maszyna wybija części produktu
5. Formowanie na zimno
6. Montaż spawalniczy
Zawór obrotowy jest często używany do zaślepiania.
Zawór obrotowy służy do odprowadzania proszku lub materiału ziarnistego zarówno przy dodatnim, jak i ujemnym ciśnieniu powietrza w pneumatycznym systemie przenoszenia. Jest również niezbędnym urządzeniem do wentylacji i przenoszenia pyłów. Zawór obrotowy jest szczególnie odpowiedni do oddzielania i odprowadzania proszku i małych cząstki stałe w procesie ssania dodatniego i ujemnego.
Podajniki z obrotowymi śluzami mają szerokie zastosowanie w przemyśle wszędzie tam, gdzie stosowane są suche, sypkie granulaty, kryształy lub peletki.Zawór obrotowy służy przede wszystkim do wyrzucania materiałów sypkich z lejów / pojemników, odbiorników i cyklonów do pneumatycznego systemu transportowego napędzanego ciśnieniem lub podciśnieniem. Wirniki mają duże łopatki odlewane lub przyspawane i są zwykle napędzane małymi wewnętrznymi silnikami spalania lub silnikami elektrycznymi .
| Zakres ciśnienia | System 2bar i różnica ciśnień |
| Temperatura pracy | -20 ℃ ~ 200 ℃ |
| Główny rozmiar | DN100mm~1200mm(4"~48") |
| Standardowy kołnierz | PN10/ANSI150lbs/JIS/GB/HG/SH lub dostosowane |
| Tryb jazdy | Napęd łańcuchowy z osłoną OSHA |
| Pojemność | 100 kg ~ 150000 kg / H |
| Aplikacja | Forma proszkowa i granulowana |
| Wirnik | Wyreguluj łopatki zapiekane wirnika |
| Uszczelnienie wału | Uszczelnienie dławnicy lub uszczelki AirPuge |
| Jeszcze | Otwór wentylacyjny |
| Model | Wymiar instalacji | Pracujący temperatura |
RPM (obr/min) |
Moc silnika (KW) |
Waga (KG) |
||||||||
| ØA | ØB | ØC | H | Q | L | M | N | Nie | |||||
| 2L | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 | Łożyska wewnętrzne ≤ 80 ℃ Łożyska zaburtowe ≤300 ℃ |
3~33 | 0,55 | 80 | ||
| 4L | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0,55 | 100 | ||
| 8L | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0,75 | 120 | ||
| 14L | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1,1 | 165 | ||
| 24L | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1,5 | 280 | ||
| 35L | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2.2 | 450 | ||
| 50L | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3,0 | 610 | ||
| 68L | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3,0 | 710 | ||
| 90L | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16-Ø22 | 4.0 | 820 | ||
| 150L | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16-Ø22 | 5,5 | 950 | ||
* Uwaga: jeśli pasuje do specjalnego kołnierza, daj nam znać przed produkcją.
