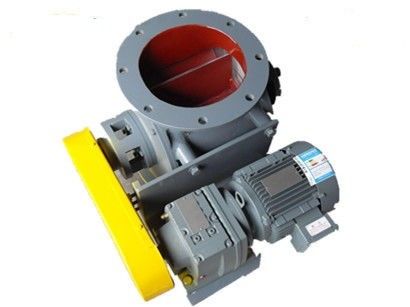

Wytrzymały obrotowy zawór śluzy powietrznej do odprowadzania proszku / małych cząstek stałych
-
Podkreślić
podwójny zawór zrzutowy
-
KołnierzOkrągły górny i dolny
-
Rozmiar kołnierza500
-
Tom90L
-
MateriałStal węglowa lub stal nierdzewna lub inne materiały
-
Transport materiałówMąka
-
NapędŁańcuch
-
Temperatura pracyOryginalny
-
Presja pracyOryginalny
-
Miejsce pochodzeniaChiny
-
Nazwa handlowaOEM
-
OrzecznictwoCE & 900
-
Numer modeluZRO
-
Dokument
-
Minimalne zamówienie1
-
Cenanegotiable
-
Szczegóły pakowaniaSkrzynie ze sklejki
-
Czas dostawy15-60 dni
-
Zasady płatnościL / C, T / T
-
Możliwość Supplyna podstawie zamówienia
Wytrzymały obrotowy zawór śluzy powietrznej do odprowadzania proszku / małych cząstek stałych
Obrotowy zawór śluzy powietrznej
Jak zapewniamy jakość gotowego produktu (kontrola FQC)
1. Kontrola wzrokowa
2. Pomiar klasy materiału
3. Kontrola wymiarów
4. Wykrywanie szorstkości
5. Wykrywanie szorstkości
6. Test szczelności
Obróbka powierzchniowa
Do wyboru oferujemy następujące procesy:
1. Polerowanie mechaniczne (MP) w celu poprawy jasności (połysk, mat)
2. Kwasowe czyszczenie w celu ochrony przed korozją
3. Elektroliza polski (EP) w celu poprawy gładkości powierzchni
4. Proces niestandardowy: jasne wyżarzanie eliminuje naprężenia, aby poprawić wytrzymałość
Zawór obrotowy jest często używany w mące.
Zawór obrotowy służy do odprowadzania proszku lub materiału ziarnistego zarówno przy dodatnim, jak i ujemnym ciśnieniu powietrza w pneumatycznym systemie przenoszenia. Jest również niezbędnym urządzeniem do wentylacji i przenoszenia pyłów. Zawór obrotowy jest szczególnie odpowiedni do oddzielania i odprowadzania proszku i małych cząstki stałe w procesie ssania dodatniego i ujemnego.
Zawór obrotowy służy przede wszystkim do usuwania zabrudzonego materiału sypkiego z lejów / pojemników, odbiorników i cyklonów do pneumatycznego systemu transportowego napędzanego ciśnieniem lub podciśnieniem. Elementy zaworu obrotowego obejmują wał wirnika, obudowę, płytę końcową i uszczelnienia opakowania oraz łożyska. Wirniki mają duże łopatki odlewane lub przyspawane i są zwykle napędzane małymi silnikami spalinowymi lub silnikami elektrycznymi.
| Zakres ciśnienia | System 2bar i różnica ciśnień |
| Temperatura pracy | -20 ℃ ~ 200 ℃ |
| Główny rozmiar | DN100mm~1200mm(4"~48") |
| Standardowy kołnierz | PN10/ANSI150lbs/JIS/GB/HG/SH lub dostosowane |
| Tryb jazdy | Napęd łańcuchowy z osłoną OSHA |
| Pojemność | 100 kg ~ 150000 kg / H |
| Aplikacja | Forma proszkowa i granulowana |
| Wirnik | Wyreguluj łopatki zapiekane wirnika |
| Uszczelnienie wału | Uszczelnienie dławnicy lub uszczelki AirPuge |
| Jeszcze | Otwór wentylacyjny |
| Model | Wymiar instalacji | Pracujący temperatura |
RPM (obr/min) |
Moc silnika (KW) |
Waga (KG) |
||||||||
| ØA | ØB | ØC | H | Q | L | M | N | Nie | |||||
| 2L | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 | Łożyska wewnętrzne ≤ 80 ℃ Łożyska zaburtowe ≤300 ℃ |
3~33 | 0,55 | 80 | ||
| 4L | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0,55 | 100 | ||
| 8L | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0,75 | 120 | ||
| 14L | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1,1 | 165 | ||
| 24L | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1,5 | 280 | ||
| 35L | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2.2 | 450 | ||
| 50L | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3,0 | 610 | ||
| 68L | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3,0 | 710 | ||
| 90L | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16-Ø22 | 4.0 | 820 | ||
| 150L | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16-Ø22 | 5,5 | 950 | ||
* Uwaga: jeśli pasuje do specjalnego kołnierza, daj nam znać przed produkcją.
