Górne i dolne okrągłe kołnierze, zawór obrotowy przenoszący nadciśnienie lub podciśnienie, obrotowy podajnik śluzy powietrznej
Jak kontrolujemy jakość obróbki?
1. Precyzyjne części do obróbki tokarek CNC.
2. Zaawansowane frezarki
3. Kontrola UT w celu zapewnienia jakości spawania
4. Polerowanie spoin
5. 100% kontrola wyglądu i rozmiaru online (grubość, okrągłość itp.)
6. Kształtowanie rozmiaru i wyglądu
Jak zapewniamy jakość gotowego produktu (kontrola FQC)
1. Kontrola wzrokowa
2. Pomiar klasy materiału
3. Kontrola wymiarów
4. Wykrywanie szorstkości
5. Wykrywanie szorstkości
6. Test szczelności

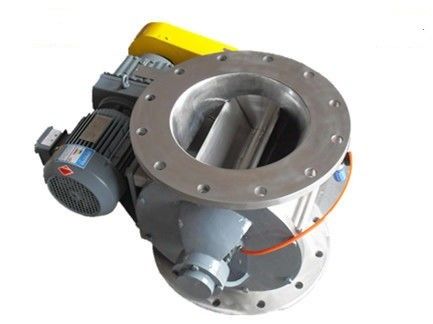

Zawór obrotowy jest często używany w żużlu węglowym.
Zawór obrotowy służy do odprowadzania proszku lub materiału ziarnistego zarówno przy dodatnim, jak i ujemnym ciśnieniu powietrza w pneumatycznym systemie przenoszenia. Jest również niezbędnym urządzeniem do wentylacji i przenoszenia pyłów. Zawór obrotowy jest szczególnie odpowiedni do oddzielania i odprowadzania proszku i małych cząstki stałe w procesie ssania dodatniego i ujemnego.
Zawór obrotowy służy przede wszystkim do usuwania zabrudzonego materiału sypkiego z lejów / pojemników, odbiorników i cyklonów do pneumatycznego systemu transportowego napędzanego ciśnieniem lub podciśnieniem. Elementy zaworu obrotowego obejmują wał wirnika, obudowę, płytę końcową i uszczelnienia opakowania oraz łożyska. Wirniki mają duże łopatki odlewane lub przyspawane i są zwykle napędzane małymi silnikami spalinowymi lub silnikami elektrycznymi.
| Zakres ciśnienia | System 2bar i różnica ciśnień |
| Temperatura pracy | -20 ℃ ~ 200 ℃ |
| Główny rozmiar | DN100mm~1200mm(4"~48") |
| Standardowy kołnierz | PN10/ANSI150lbs/JIS/GB/HG/SH lub dostosowane |
| Tryb jazdy | Napęd łańcuchowy z osłoną OSHA |
| Pojemność | 100 kg ~ 150000 kg / H |
| Aplikacja | Forma proszkowa i granulowana |
| Wirnik | Wyreguluj łopatki zapiekane wirnika |
| Uszczelnienie wału | Uszczelnienie dławnicy lub uszczelki AirPuge |
| Jeszcze | Otwór wentylacyjny |
| Model | Wymiar instalacji | Pracujący temperatura |
RPM (obr/min) |
Moc silnika (KW) |
Waga (KG) |
||||||||
| ØA | ØB | ØC | H | Q | L | M | N | Nie | |||||
| 2L | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 | Łożyska wewnętrzne ≤ 80 ℃ Łożyska zaburtowe ≤300 ℃ |
3~33 | 0,55 | 80 | ||
| 4L | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0,55 | 100 | ||
| 8L | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0,75 | 120 | ||
| 14L | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1,1 | 165 | ||
| 24L | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1,5 | 280 | ||
| 35L | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2.2 | 450 | ||
| 50L | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3,0 | 610 | ||
| 68L | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3,0 | 710 | ||
| 90L | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16-Ø22 | 4.0 | 820 | ||
| 150L | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16-Ø22 | 5,5 | 950 | ||
* Uwaga: jeśli pasuje do specjalnego kołnierza, daj nam znać przed produkcją.
