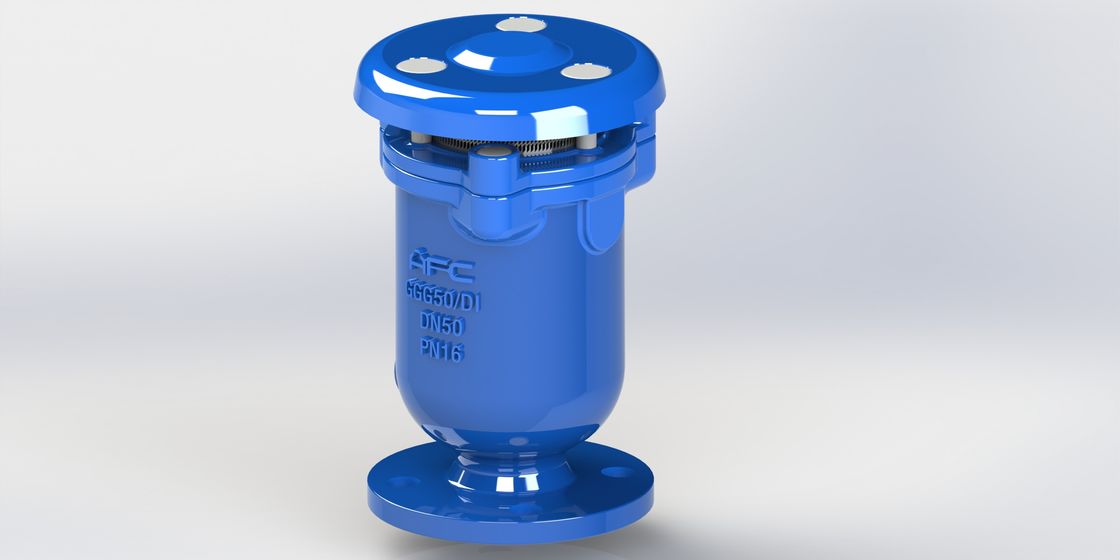

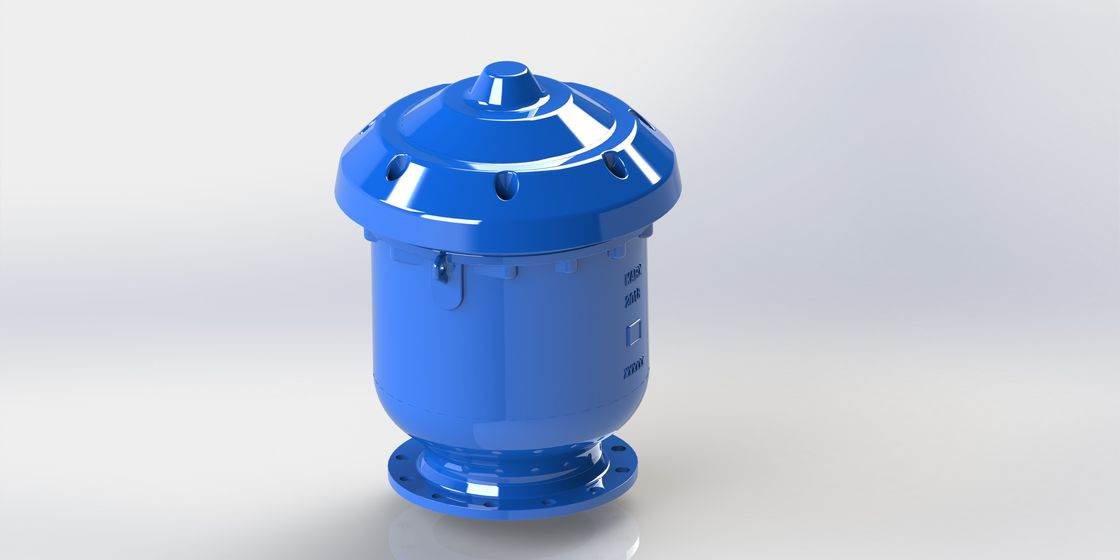

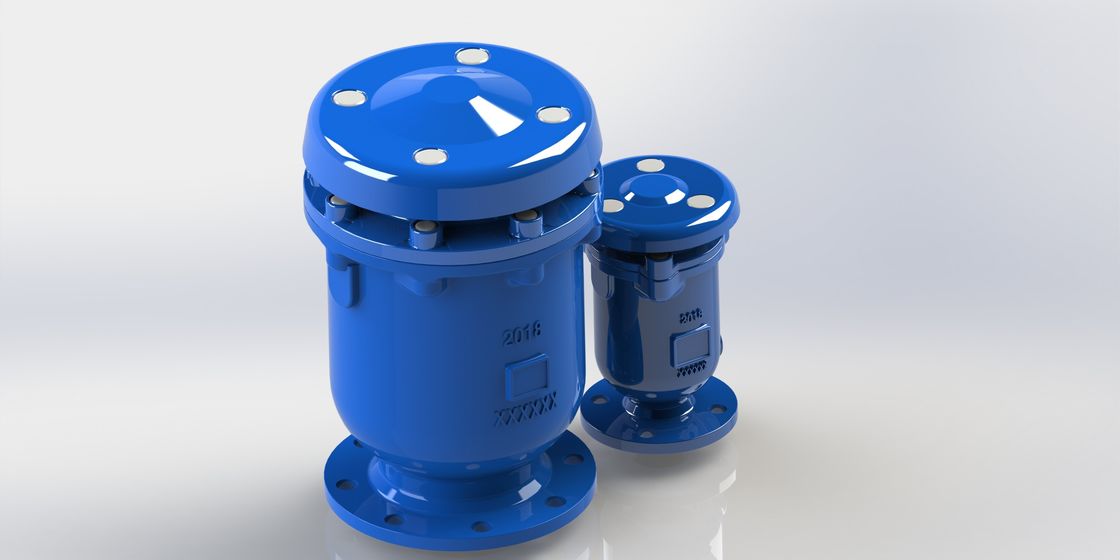

SS304 Kombinacja części wewnętrznych Potrójny zawór uwalniający powietrze
Formowanie procesu maszyny
1. Obróbka tokarki CNC
2. Precyzyjne przetwarzanie centrum obróbczego CNC CNC
3. Ogólna obróbka tokarska
4. Maszyna wybija części produktu
5. Formowanie na zimno
6. Montaż spawalniczy
Dane techniczne:
Zakres rozmiarów: DN 25-300 MM
Oceny ciśnienia: 1,0Mpa, 1,6Mpa (gwint)
1,0Mpa, 1,6Mp, 2,5Mpa (kołnierz)
Temperatura pracy: -10°-80°C.
Media przepływu: czysta woda
Funkcje:
.Zaawansowana konstrukcja z prostym mechanizmem, mocny pływak zapobiegający pękaniu podczas nagłego uderzenia hydraulicznego i szybkiego zamykania.
.Mechanizm aerokinetyczny chroniący przed wydmuchem przy większej prędkości powietrza, nawet przy prędkości dźwięku.
.Brak ramion i dźwigni zapobiegających wibracjom, zginaniu, bezpośredniemu zamknięciu pływaka.
.Gładka klatka na zewnątrz pływaka, utrzymuj ruch pływaka w określonej szynie prowadzącej.
.Dolny gumowy zderzak do zapobiegania kolizji i łatwego odprowadzania wody dzięki odpowiednim otworom wokół klatki podczas podciśnienia.
.Zewnętrzny ekran ze stali nierdzewnej będzie opcją dla bezpieczeństwa i zapobiegnie przedostawaniu się owadów lub ptaków.
.W pełni pokryta żywicą epoksydową od wewnątrz i na zewnątrz do długotrwałego użytkowania.
.Norma produkcyjna spełnia BS EN1074-4, AWWA C512
.Wiercenie i wymiar kołnierza spełnia normy BS EN 1092 i BS EN 558 oraz kołnierz ANSI.
Pola serwisowe:
Do systemu wodnego, przeciwpożarowego, systemu nawadniającego.
Tabela doboru rozmiaru:
| Zakres natężenia przepływu wody Maks. CMH |
760 | 1360 | 4160 | 8500 | 19100 | 33400 | 76300 |
| Główny rozmiar rurociągu mm |
80-300 | 200-400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 | 2100-3000 |
| Rozmiar wlotu KARX mm |
25 | 50 | 80 | 100 | 150 | 200 | 300 |
| otwór wylotu mm |
50 | 75 | 95 | 130 | 170 | 230 | 330 |
| mały rozmiar otworu mm |
1,6 | 1,6 | 2 | 2,5 | 3 | 4 |
4
|
Lista materiałów:
KARS (Typ gwintu DN25-DN50)
| Nie. | Częściowe imię | Materiał | Standard |
| 1 | Ciało | Ciągliwy metal | PL GJS500-7 |
| 2 | Pływak | Stal nierdzewna | ANSI304 |
| 3 | Łuk uszczelniający | Stal nierdzewna | ANSI304 |
| 4 | Śruba sześciokątna | Stal węglowa/stal nierdzewna | Ocynkowane/AISI304 |
| 5 | Pokrywa | Stal węglowa | Pokryta powłoką epoksydową |
| 6 | Ekran | Stal nierdzewna | ANSI304 |
| 7 | Bufor | Gumowy | NBR/EPDM |
| 8 | Przewodnik Baryłkę | Stal nierdzewna | ANSI304 |
| 9 | Gniazdo dyszy No | Gumowy | NBR/EPDM |
| 10 | Siedzenie | Gumowy | NBR/EPDM |
| 11 | O-ring | Gumowy | NBR/EPDM |
| 12 | Czapeczka | Ciągliwy metal | PL GJS500-7 |
| 13 | Filar | Aluminium | Reklama w telewizji |
| 14 | Śruba sześciokątna | Stal węglowa/stal nierdzewna | Ocynkowane/AISI304 |
| 15 | Pralka | Stal nierdzewna | ANSI304 |
| 16 | Mała Dysza | Stal nierdzewna | ANSI304 |
KARX (kołnierz) Typ DN50-DN300)
| Nie. | Częściowe imię | Materiał | Standard |
| 1 | Ciało | Ciągliwy metal | PL GJS500-7 |
| 2 | Pływak | Stal nierdzewna | ANSI304 |
| 3 | Łuk uszczelniający | Stal nierdzewna | ANSI304 |
| 4 | W śrubie sześciokątnej | Stal węglowa/stal nierdzewna | GI/AISI304 |
| 5 | Czapeczka | Ciągliwy metal | PL GJS500-7 |
| 6 | Pokrywa | Stal węglowa | ANSI304 |
| 7 | Ekran | Stal nierdzewna | ANSI304 |
| 8 | Śruba sześciokątna | Stal węglowa/stal nierdzewna | GI/AISI304 |
| 9 | Pralka | Stal nierdzewna | ANSI304 |
| 10 | Filar | Aluminium | Reklama w telewizji |
| 11 | O-ring | Gumowy | NBR/EPDM |
| 12 | Siedzenie | Gumowy | NBR/EPDM |
| 13 | Gniazdo dyszy No | Gumowy | NBR/EPDM |
| 14 | Przewodnik Baryłkę | Stal nierdzewna | ANSI304 |
| 15 | Bufor | Gumowy | NBR/EPDM |
| 16 | Mała Dysza | Stal nierdzewna | ANSI304 |
Wymiar:
KARS ( Tgwint Typ DN25-DN50)
KARX (kołnierz typu DN50-DN300)
Charakterystyka przepływu powietrza
Duże odprowadzanie powietrza
Wlot powietrza
Mały odpowietrznik
