Kontrola stałego natężenia przepływu Zawór sterujący przepływem Żeliwo sferoidalne Przenośne nylonowe zbrojenie wodne Pilot ze stali nierdzewnej

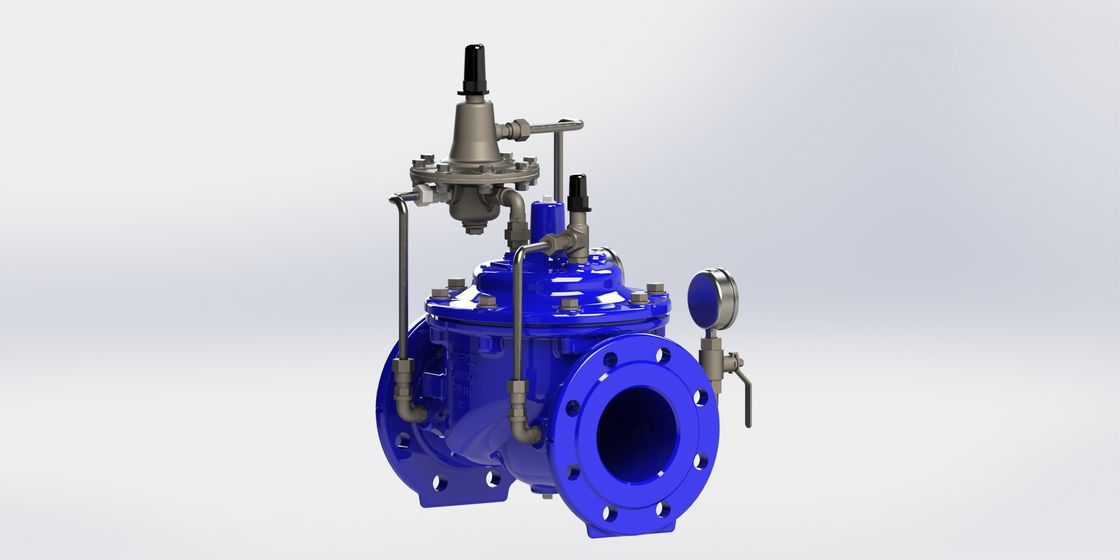

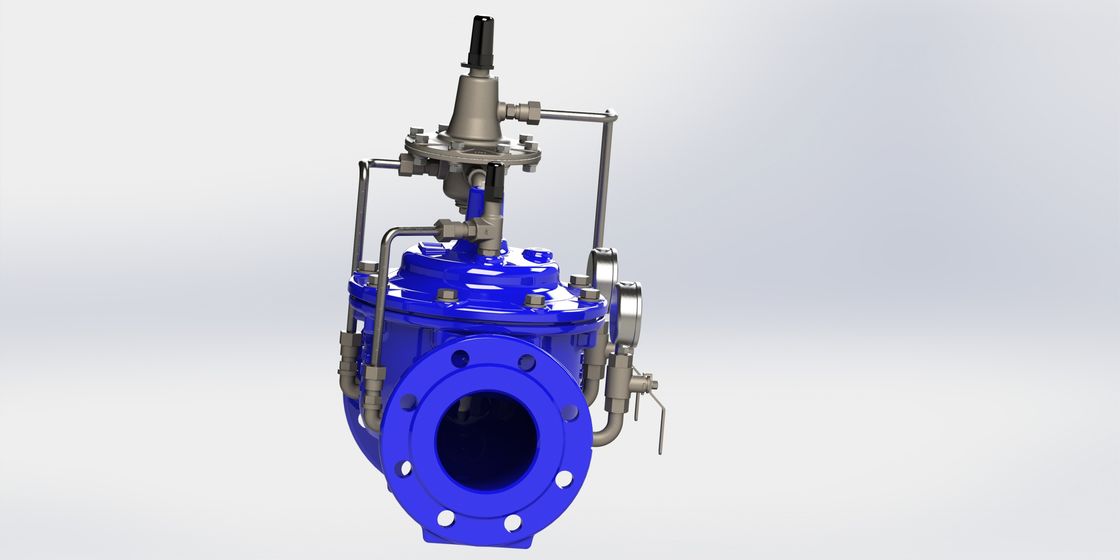

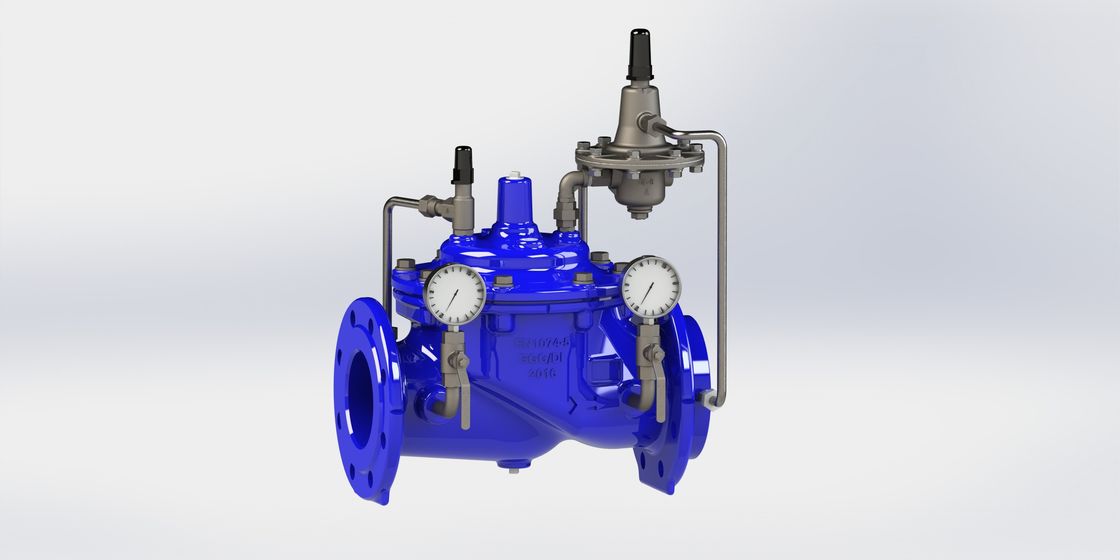

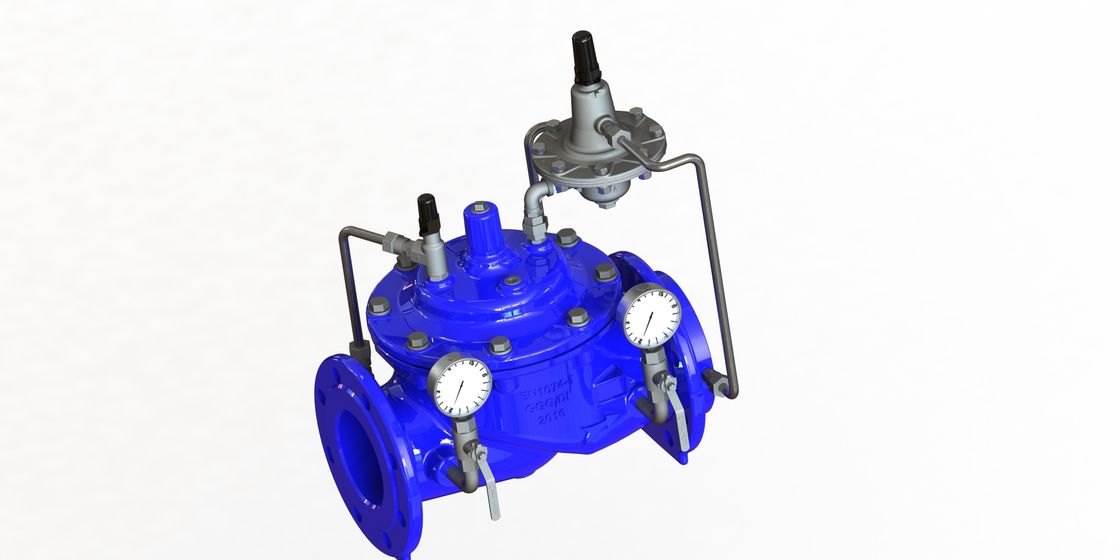

A400 to zawór sterujący przepływem, który składa się z
1. Główny zawór
2. Plus zestaw kryzy i pilot przepływu-P400
3. Wstępnie wybrany max.Przepływ
4. Niezależnie od zmiany ciśnienia w linii
5. Reaguje na różnicę ciśnień w kryzie
6. Natężenie przepływu można regulować za pomocą śruby pilota
Pola serwisowe:
Do systemu wodnego, systemu nawadniającego.
Dane techniczne:
| Rozmiar | DN50-DN800 |
| Temperatura pracy | -10C-80C |
| Kołnierz | AISI B16.1 lub PN16 |
| Przepływ mediów | Czystej wody |
Skonsultuj się z fabryką w sprawie innych zastosowań
IP68 dla wodoodporności
Zgodność z BS EN 1074-5, ISO 5208, BS EN 12266-1, BS EN 558-1
Materiały i wymiary
DN50-DN350
| Nie. | Opis | Materiał | Standard |
| 1 | Ciało | Ciągliwy metal | GJS500-7 |
| 2 | Siedzenie | Stal nierdzewna | AISI304/316 |
| 3 | O-ring | Gumowy | NBR |
| 4 | O-ring | Gumowy | NBR |
| 5 | Śruba | Stal nierdzewna | A2/A4 |
| 6 | Pralka | Stal nierdzewna | A2/A4 |
| 7 | Czapeczka | Ciągliwy metal | GJS500-7 |
| 8 | Krzak | Brązowy | C61900 |
| 9 | Wiosna | Stal nierdzewna | AISI304/316 |
| 10 | Nakrętka uszczelniająca | Stal nierdzewna | A4 |
| 11 | Membrana | Guma wzmocniona nylonem | EPDM + tkanina nylonowa |
| 12 | Uchwyt mocujący | Ciągliwy metal | GJS500-7 |
| 13 | Uchwyt na dysk | Ciągliwy metal | GJS500-7 |
| 14 | Foka | Gumowy | EPDM |
| 15 | Ustalacz siedziska | Stal nierdzewna | AISI304/316 |
| 16 | Trzon | Stal nierdzewna | AISI304/316 |
| 17 | Wtyczka | Stal nierdzewna | AISI304/316 |
| 18 | Wkręt | Stal nierdzewna | A2/A4 |
| 19 | Wtyczka | Stal nierdzewna | A2/A4 |
| 20 | Pralka | Stal nierdzewna | A2/A4 |
DN400-DN800
| Nie. | Opis | Materiał | Standard |
| 1 | Ciało | Ciągliwy metal | GJS500-7 |
| 2 | Siedzenie | Stal nierdzewna | AISI304/316 |
| 3 | Wkręt | Stal nierdzewna | A2/A4 |
| 4 | Wkręt | Stal nierdzewna | A2/A4 |
| 5 | Wkręt | Stal nierdzewna | A2/A4 |
| 6 | Wiosna | Stal nierdzewna | AISI304/316 |
| 7 | Czapeczka | Ciągliwy metal | GJS500-7 |
| 8 | Krzak | Brązowy | C61900 |
| 9 | O-ring | Gumowy | NBR |
| 10 | Napraw podkładkę | Brązowy | C61900 |
| 11 | Membrana | Guma wzmocniona nylonem | EPDM + tkanina nylonowa |
| 12 | Śruby oczkowe | Stal węglowa | 1040 |
| 13 | Uchwyt mocujący | Ciągliwy metal | GJS500-7 |
| 14 | Uchwyt na dysk | Ciągliwy metal | GJS500-7 |
| 15 | Foka | Gumowy | EPDM |
| 16 | Ustalacz siedziska | Ciągliwy metal | GJS500-7 |
| 17 | Trzon | Stal nierdzewna | AISI304/316 |
| 18 | Wtyczka | Stal nierdzewna | AISI304/316 |
| 19 | O-ring | Gumowy | NBR |
| 20 | Czapka | Ciągliwy metal | GJS500-7 |
| 21 | Wtyczka | Stal nierdzewna | AISI304/316 |
| 22 | Wkręt | Stal nierdzewna | A2/A4 |
| 23 | O-ring | Gumowy | NBR |
| 24 | Wkręt | Stal nierdzewna | A2/A4 |
