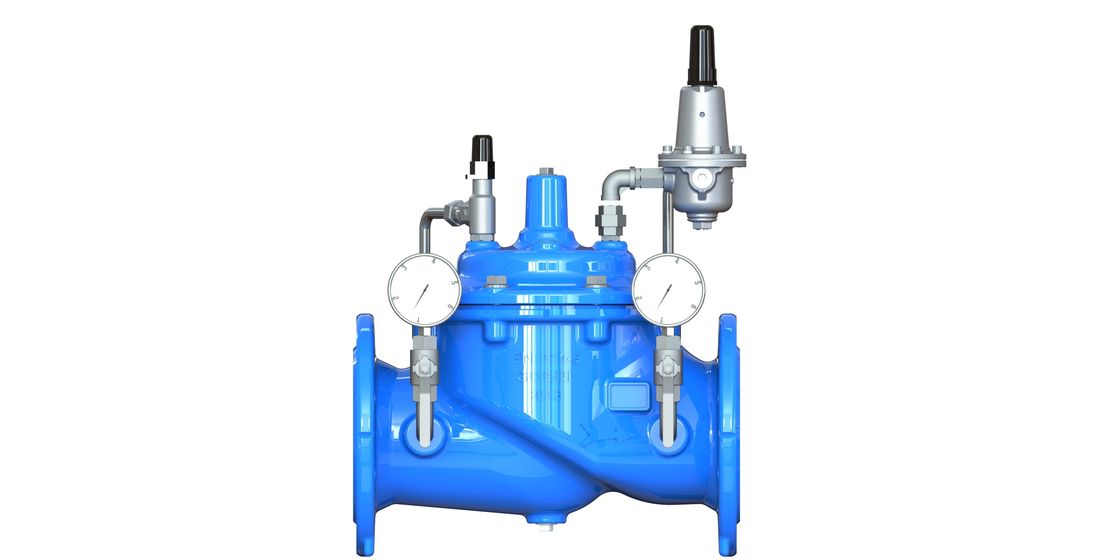

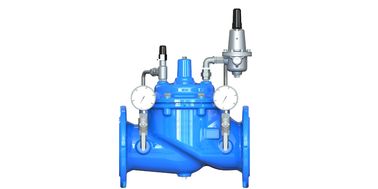

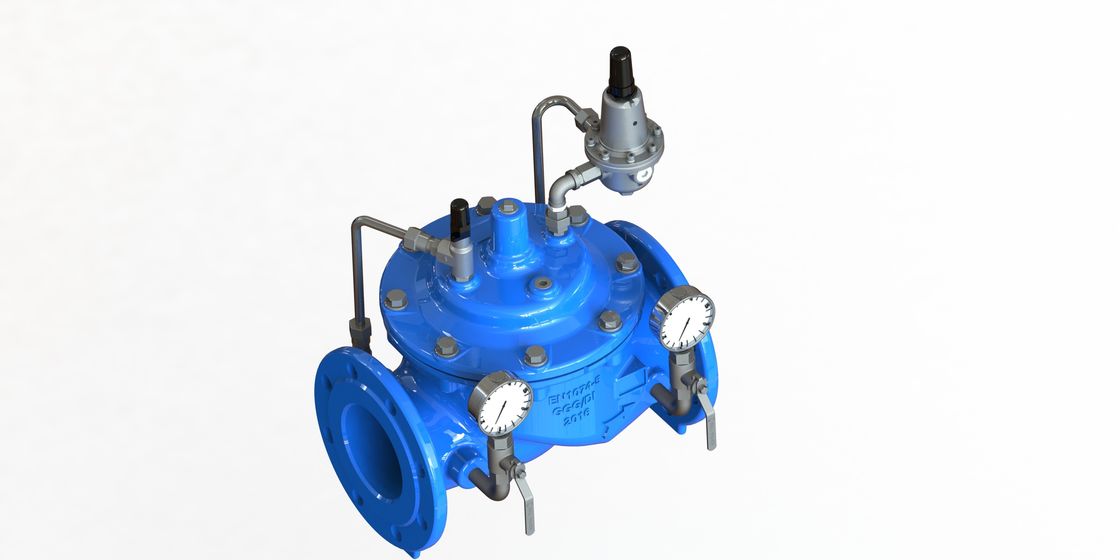

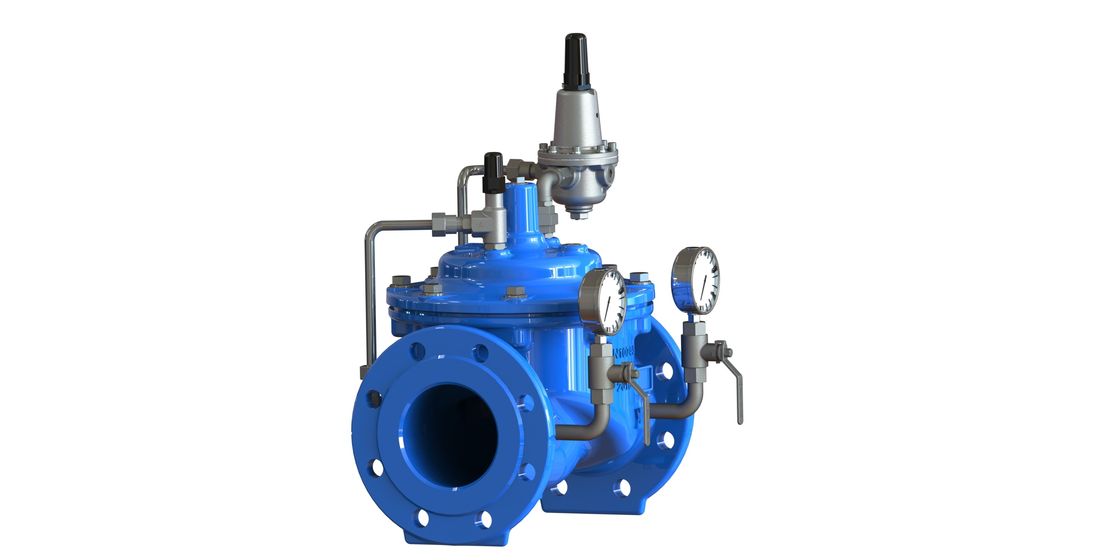

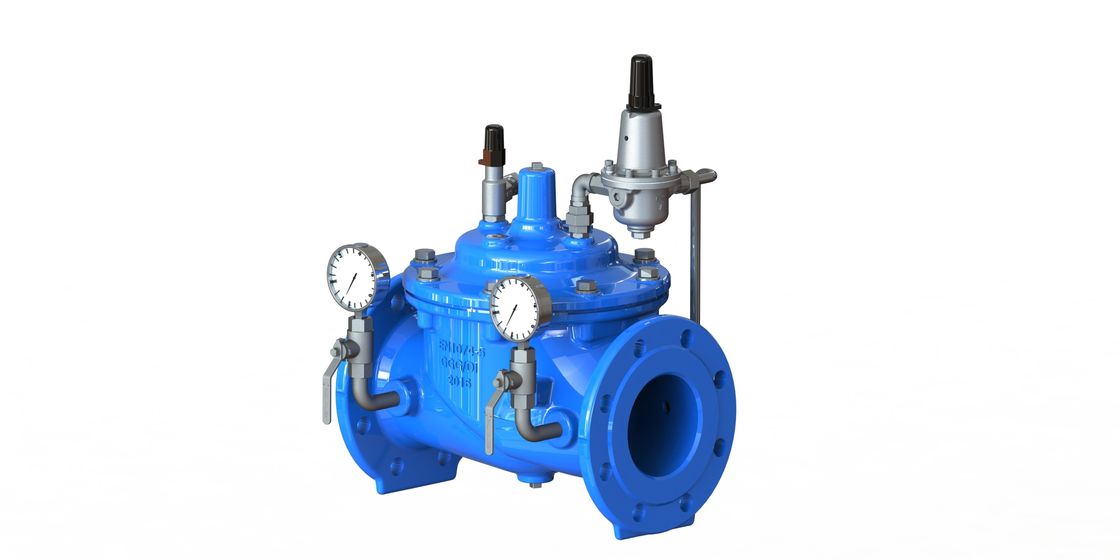

Zawór redukcyjny A200 Konstrukcja zapobiegająca kawitacji Zawór główny z żeliwa sferoidalnego SS304 Pilot
Formowanie procesu maszyny
1. Obróbka tokarki CNC
2. Precyzyjne przetwarzanie centrum obróbczego CNC CNC
3. Ogólna obróbka tokarska
4. Maszyna wybija części produktu
5. Formowanie na zimno
6. Montaż spawalniczy
Dane techniczne:
Rozmiar | DN50-DN800 |
Temperatura pracy | -10C-80C |
Kołnierz | AISI B16.1 lub PN16 |
Przepływ mediów | Czystej wody |
A200 to zawór redukcyjny ciśnienia, który składa się z:
1. Główny zawór
2. Redukcja pilota-P200
3. Zmniejsz wyższe ciśnienie wlotowe do stabilnego ciśnienia wylotowego
4. Niezależnie od zmiany ciśnienia wlotowego lub zmiany przepływu wylotowego.
6. Gdy ciśnienie wylotowe przekroczy ustawienie, zawór pilotowy i główny zamkną się
7. Port V jako akcesorium.Opcjonalnie średni otwór.
Pola serwisowe:
Do systemu wodnego, systemu nawadniającego.
Skonsultuj się z fabryką w sprawie innych zastosowań
IP68 dla wodoodporności
Zgodność z BS EN 1074-5, ISO 5208, BS EN 12266-1, BS EN 558-1
Materiały i wymiary
DN50-DN350
Lista części | |||
Nie. | Opis | Materiał | Standard |
1 | Ciało | Ciągliwy metal | GJS500-7 |
2 | Siedzenie | Stal nierdzewna | AISI304/316 |
3 | O-ring | Gumowy | NBR |
4 | O-ring | Gumowy | NBR |
5 | Śruba | Stal nierdzewna | A2/A4 |
6 | Pralka | Stal nierdzewna | A2/A4 |
7 | Czapeczka | Ciągliwy metal | GJS500-7 |
8 | Krzak | Brązowy | C61900 |
9 | Wiosna | Stal nierdzewna | AISI304/316 |
10 | Nakrętka uszczelniająca | Stal nierdzewna | A4 |
11 | Membrana | Guma wzmocniona nylonem | EPDM + tkanina nylonowa |
12 | Uchwyt mocujący | Ciągliwy metal | GJS500-7 |
13 | Uchwyt na dysk | Ciągliwy metal | GJS500-7 |
14 | Foka | Gumowy | EPDM |
15 | Ustalacz siedziska | Stal nierdzewna | AISI304/316 |
16 | Trzon | Stal nierdzewna | AISI304/316 |
17 | Wtyczka | Stal nierdzewna | AISI304/316 |
18 | Wkręt | Stal nierdzewna | A2/A4 |
19 | Wtyczka | Stal nierdzewna | A2/A4 |
20 | Pralka | Stal nierdzewna | A2/A4 |
DN400-DN800
Lista części | |||
Nie. | Opis | Materiał | Standard |
1 | Ciało | Ciągliwy metal | GJS500-7 |
2 | Siedzenie | Stal nierdzewna | AISI304/316 |
3 | Wkręt | Stal nierdzewna | A2/A4 |
4 | Wkręt | Stal nierdzewna | A2/A4 |
5 | Wkręt | Stal nierdzewna | A2/A4 |
6 | Wiosna | Stal nierdzewna | AISI304/316 |
7 | Czapeczka | Ciągliwy metal | GJS500-7 |
8 | Krzak | Brązowy | C61900 |
9 | O-ring | Gumowy | NBR |
10 | Napraw podkładkę | Brązowy | C61900 |
11 | Membrana | Guma wzmocniona nylonem | EPDM + tkanina nylonowa |
12 | Śruby oczkowe | Stal węglowa | 1040 |
13 | Uchwyt mocujący | Ciągliwy metal | GJS500-7 |
14 | Uchwyt na dysk | Ciągliwy metal | GJS500-7 |
15 | Foka | Gumowy | EPDM |
16 | Ustalacz siedziska | Ciągliwy metal | GJS500-7 |
17 | Trzon | Stal nierdzewna | AISI304/316 |
18 | Wtyczka | Stal nierdzewna | AISI304/316 |
19 | O-ring | Gumowy | NBR |
20 | Czapka | Ciągliwy metal | GJS500-7 |
21 | Wtyczka | Stal nierdzewna | AISI304/316 |
22 | Wkręt | Stal nierdzewna | A2/A4 |
23 | O-ring | Gumowy | NBR |
24 | Wkręt | Stal nierdzewna | A2/A4 |
