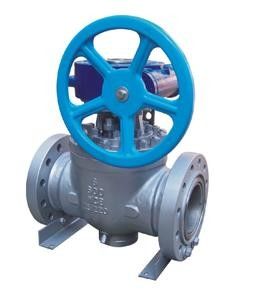

zawór kulowy z czopem

Jednoczęściowy korpus jest używany do korpusu, aby zagwarantować wystarczającą wytrzymałość i sztywność przy maksymalnym znamionowym ciśnieniu roboczym. Wewnętrzne części zaworu są starannie zaprojektowane i dobrane, aby zapewnić niezawodność we wszystkich warunkach pracy. Wystarczająca grubość ścianki marginesu i dostosowanie połączenia o wysokiej wytrzymałości śruby są wygodne do konserwacji zaworu i wystarczają do utrzymania naprężeń spowodowanych przez rurociągi.



Najlepszy wpis

Jego największą różnicą w stosunku do zwykłego zaworu kulowego jest to, że jego konserwację można wykonać na rurociągu i bez demontażu z rurociągu. Konstrukcja gniazda tylnej przestrzeni jest dostosowana do gniazda, a tylna część ustalacza gniazda jest skośna, aby zapobiec gromadzeniu się zanieczyszczeń od wpływu na tylną przestrzeń siedzenia.



Niski moment roboczy

Zawór kulowy z serii Top Entry ma kulkę zamontowaną na czopach, której powierzchnia jest szlifowana, polerowana i twarda. Kula i trzpień są zintegrowane, łożysko ślizgowe jest zainstalowane na otworze zewnętrznym, dzięki czemu promień tarcia jest mały, a moment roboczy jest bardzo niski .



Plombowanie awaryjne

Otwory wtrysku mieszanki są zaprojektowane, a zawory wtrysku mieszanki są instalowane w miejscach trzpienia / kołpaka i wspornika korpusu zaworu bocznego. Gdy uszczelnienie trzpienia lub gniazda jest uszkodzone w celu wywołania wycieku, związek może być użyty do wykonania drugiego uszczelnienia. zawór zwrotny jest zainstalowany z boku każdego zaworu wtrysku mieszanki, aby zapobiec wypływaniu mieszanki w wyniku działania substancji przetwornika. Górna część zaworu wtrysku mieszanki jest złączem do szybkiego połączenia z pistoletem do wtrysku mieszanki.



Niezawodne uszczelnienie

Uszczelnienie gniazda jest utworzone przez uszczelnienie gniazda i metalowy element ustalający. Element ustalający gniazda unosi się osiowo, a uszczelnienie gniazda zaworu przy niskim ciśnieniu jest osiągane przez ciśnienie wstępne sprężyny. Ponadto efekt tłoka gniazda zaworu jest zaprojektowany rozsądnie, co realizowane jest na wysokim poziomie uszczelnienie ciśnieniowe za pomocą ciśnienia medium roboczego i realizacja przechwytywania elementu ustalającego w celu utworzenia uszczelnienia korpusu. Pierścień grafitowy rozprężny jest przeznaczony do realizacji uszczelnienia w warunkach pożaru.



Podwójny blok i spad (DBB)

Gdy kula jest całkowicie otwarta lub zamknięta, substancja nadajnika w środkowej wnęce korpusu może zostać uwolniona przez urządzenia drenażowe i opróżniające. Ponadto nadmiernie obciążone ciśnienie w środkowej wnęce zaworu może zostać zwolnione do końca niskiego ciśnienia przez samoczynne gniazdo .



Konstrukcja antystatyczna i ognioodporna

Konstrukcja przeciwpożarowa zaworu spełnia wymagania normy API6FA/API607, a konstrukcja antystatyczna jest zgodna z przepisami API6D i BS5351.



Trzon przedłużający

W przypadku zaworu zainstalowanego pod ziemią trzpień można wydłużyć, a dla wygody obsługi odpowiednią dyszę wtrysku mieszanki i zawór odwadniający można wysunąć do górnej części zaworu.



Różne rodzaje jazdy

Górna podkładka zaworu zaprojektowana zgodnie z ISO 5211, która jest wygodna do podłączania i wymiany różnych sterowników. Popularne typy napędu to ręczne, elektryczne, pneumatyczne i pneumatyczne/hydrauliczne.
