zawór kulowy z czopem

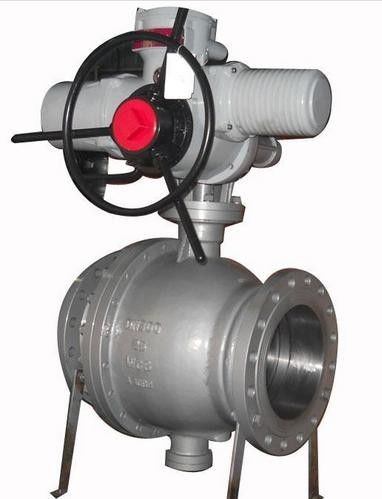

Zawór kulowy z czopem odlewniczym 2"-16" CL150-1500 Stal węglowa, stal nierdzewna

Usługa

1. Podaj swoje wymagania techniczne i rysunki
2. Uzyskaj od nas główną odpowiedź w ciągu 12 godzin
3. Uzyskaj od nas rozwiązanie techniczne i wycenę w ciągu 24 godzin
4. Rozwiązanie techniczne i potwierdzenie wyceny
5. W razie potrzeby podaj próbki
6. Przegląd i podpisanie umowy
7. Zorganizuj produkcję i wysyłkę
8. Obsługa posprzedażna

Konstrukcja dzielonego korpusu zaworu kulowego z czopem odlewanym jest zgodna z API 6D, ASME B16.34, API 608, API 607 ​​i innymi odpowiednimi specyfikacjami ASTM.Dzięki szerokiej gamie dostępnych materiałów, a także podkładce siłownika do montażu bezpośredniego zgodnej z normą ISO 5211, zawór kulowy z czopem odlewanym można dostosować i zautomatyzować, aby pasował do pełnego zakresu zastosowań naftowych i gazowych.

1. Rozwiązania branżowe

Produkcja, transport, magazynowanie i przetwarzanie ropy i gazu wymagają najwyższej jakości komponentów rurociągowych.To jest nasz świat.We współpracy z naszymi siostrzanymi firmami dostarczamy klientom zawory, złączki młotkowe, złączki, złącza, siłowniki i inne akcesoria do zaworów
do procesów wysokociśnieniowych i rurociągów w obiektach naftowych i gazowych, zarówno naziemnych, jak i morskich.

2. Światowej klasy i ogólnoświatowa obsługa

Naszym celem jest dostarczanie naszym klientom najlepszych — najlepszych marek, najlepszej obsługi i najlepszej jakości.Niezależnie od tego, czy potrzebujesz zautomatyzowanego zaworu do wysoce zaawansowanego projektu, czy zaworu zamiennego dostarczonego tego samego dnia, jesteśmy tutaj, aby Ci pomóc.Nasza branża
doświadczenie, dobór produktów i dostęp do globalnej sieci partnerów pozwalają nam dopasować rozwiązanie, które rozwiąże Twój najtrudniejszy problem.

3. Rozszerzenie naszego portfolio produktów

Podczas gdy inni niszczą swoje portfele i obniżają koszty, my mamy agresywną strategię dostarczania komplementarnych produktów na obsługiwane rynki
i podnieść poziom usług, aby stać się dostawcą z jednego źródła w zakresie zaworów i rozwiązań kontroli przepływu.

• TRZPIEŃ PRZECIWWYBUCHOWY

Dodatnie zatrzymanie trzpienia osiąga się dzięki zintegrowanemu kołnierzowi typu T utrzymywanemu przez element ustalający dławika

• KONSTRUKCJA ANTYSTATYCZNA

Dodatnie antystatyczne uziemienie pomiędzy kulą, trzpieniem i czopem jest standardową cechą serii Trident.Zawory o rozmiarach 16” i większych są wyposażone w dodatkową sprężynę antystatyczną na wale czopowym dla zwiększenia bezpieczeństwa i niezawodności.

• USZCZELNIENIE KORPUSU

Konstrukcja z podwójnym uszczelnieniem O-ringów i ognioodpornych uszczelek grafitowych zapewnia zerowy wyciek na korpusie i połączeniach zamykających

• AWARYJNY WTRYSK USZCZELNIACZA

Zawory są wyposażone w złączki wtryskowe uszczelniacza na trzpieniu i w obszarze gniazda.Złączki wtryskowe gniazda mają wbudowany zakopany zawór zwrotny, który zapewnia dodatkowe uszczelnienie.Jeżeli przeciek wystąpi w obszarze uszczelnienia gniazda lub dławnicy, przeciek można tymczasowo zatrzymać poprzez wstrzyknięcie uszczelniacza do wtórnego układu uszczelniającego.

• CERTYFIKOWANE BEZPIECZEŃSTWO POŻAROWE

Konstrukcja ognioodporna jest standardem we wszystkich zaworach kulowych montowanych na czopach.W przypadku pożaru, wtórne grafitowe uszczelki i uszczelki zapobiegają wyciekom do atmosfery, a kontakt pierścienia gniazda z kulą minimalizuje przecieki.

• SIEDZENIA Z POJEDYNCZYM TŁOKIEM

W zastosowaniach o bardzo niskim ciśnieniu w linii uszczelnienie między gniazdami a kulą jest osiągane przez sprężyny gniazda wciskające gniazdo w kulę, co powoduje
foka.W zastosowaniach o wysokim ciśnieniu w układzie ciśnienie w układzie w połączeniu z obciążeniem sprężyny dociska górny pierścień gniazda do kuli
co skutkuje mocniejszym uszczelnieniem.Samoodciążające gniazdo, standardowe rozwiązanie konstrukcyjne, zapobiega nadmiernemu wzrostowi ciśnienia w zaworze poprzez automatyczne odciążenie, gdy ciśnienie w korpusie przekroczy ciśnienie w gnieździe sprężyny i przewodu.

STANDARDOWE MATERIAŁY KONSTRUKCYJNE NAPĘDU DŹWIGNI

Weźmy na przykład WCB+ENP
1 Korpus Stal węglowa ASTM A216 WCB
2 Zamknięcie Stal węglowa ASTM A216 WCB
Stal węglowa 3 kulkowa ASTM A105N + 3 mil ENP
4 łodygi ze stali węglowej ASTM A105N + 3 mil ENP
5 Wspornik czopowy Stal węglowa ASTM A105N + 3 mil ENP
6 Pierścień gniazda Stal węglowa ASTM A105N + 3 mil ENP
7 Seat Wkładka Plastikowa Devlon®
8-miejscowa uszczelka ognioodporna Elastyczny grafit Elastyczny grafit
9 O-ring Guma HNBR 90
10 Pierścień zapasowy Plastikowy PTFE
11 Sprężyna Inconel® X-750 UNS N07750
12 Uszczelka 316 + Grafit 316 + Grafit
13 Kołek korpusu Stal węglowa ASTM A193 B7M
14 Nakrętka korpusu Stal węglowa ASTM A194 2HM
15 Antystatyczny tłok Stal nierdzewna ASTM A276 316
16 Sprężyna antystatyczna Stal nierdzewna ASTM A276 316
17 Podkładka oporowa Stal nierdzewna 304 + PTFE
18 Łożysko Stal nierdzewna 316 + PTFE
19 Pierścień latarni Stal nierdzewna ASTM A276 410
20-segmentowy pierścień ze stali nierdzewnej ASTM A182 F6a
21-segmentowy pierścień ustalający ze stali nierdzewnej ASTM A182 F6a
22 Klucz do trzpienia Stal węglowa AISI 1045
23 Trzpień trzpienia Stal nierdzewna ASTM A276 304
24 Sworzeń ustalający trzpienia Stal węglowa ASTM A193 B7M
25 Stem Fire Safe Seal Grafit Grafit
26 Kołnierz dławnicy Stal węglowa AISI 1045
27 Sworzeń dławika Stal węglowa AISI 1045
28 Śruba z łbem walcowym Stal węglowa ASTM A193 B7M
29 Gniazdo wtryskowe ze stali nierdzewnej ASTM A276 316
30 Zawór zwrotny Stal nierdzewna ASTM A276 316L
31 Złączka odpowietrzająca Stal nierdzewna ASTM A276 316
32 Kołek zębaty Stal węglowa AISI 1035
33 Nakrętka przekładni Stal węglowa AISI 1035
34 Przekładnia stalowa ASTM A216 WCB
35 Dźwignia Stal węglowa AISI 1045
36 Staliwo z dźwignią T ASTM A216 WCB
37 Śruba z łbem walcowym, dźwignia T Stal węglowa AISI 1035
