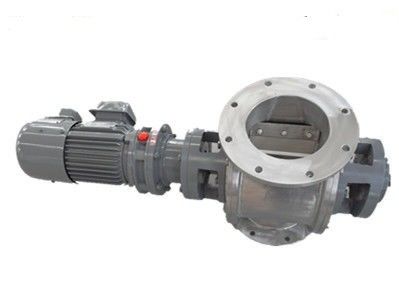

Górne i dolne okrągłe kołnierze, zawór obrotowy przenoszący dodatnie lub ujemne ciśnienie, obrotowy podajnik śluzy powietrznej
Obróbka powierzchniowa
Do wyboru oferujemy następujące procesy:
1. Polerowanie mechaniczne (MP) w celu poprawy jasności (połysk, mat)
2. Kwasowe czyszczenie w celu ochrony przed korozją
3. Elektroliza polski (EP) w celu poprawy gładkości powierzchni
4. Proces niestandardowy: jasne wyżarzanie eliminuje naprężenia, aby poprawić wytrzymałość
Formowanie procesu maszyny
1. Obróbka tokarki CNC
2. Precyzyjne przetwarzanie centrum obróbczego CNC CNC
3. Ogólna obróbka tokarska
4. Maszyna wybija części produktu
5. Formowanie na zimno
6. Montaż spawalniczy
Zawór obrotowy jest często używany w rudzie.
Zawór obrotowy służy do odprowadzania proszku lub materiału ziarnistego zarówno przy dodatnim, jak i ujemnym ciśnieniu powietrza w pneumatycznym systemie przenoszenia. Jest również niezbędnym urządzeniem do wentylacji i przenoszenia pyłów. Zawór obrotowy jest szczególnie odpowiedni do oddzielania i odprowadzania proszku i małych cząstki stałe w procesie ssania dodatniego i ujemnego.
Zawór obrotowy jest powszechnie stosowany w zastosowaniach przemysłowych i rolniczych jako element systemu transportu materiałów sypkich lub specjalnych. Elementy zaworu obrotowego obejmują wał wirnika, obudowę, płytę końcową oraz uszczelnienia i łożyska. Wirniki mają duże łopatki odlewane lub spawane i są zazwyczaj napędzane małymi silnikami spalinowymi lub silnikami elektrycznymi.
Zakres ciśnienia | System 2bar i różnica ciśnień |
Temperatura pracy | -20 ℃ ~ 200 ℃ |
Główny rozmiar | DN100mm~1200mm(4"~48") |
Standardowy kołnierz | PN10/ANSI150lbs/JIS/GB/HG/SH lub dostosowane |
Tryb jazdy | Napęd bezpośredni z ochroną OSHA |
Pojemność | 100 kg ~ 150000 kg / H |
Aplikacja | Forma proszkowa i granulowana |
Wirnik | Wyreguluj łopatki zapiekane wirnika |
Uszczelnienie wału | Uszczelnienie dławnicy lub uszczelki AirPuge |
Jeszcze | Otwór wentylacyjny |
Model | Wymiar instalacji |
Pracujący |
RPM |
Moc silnika (KW) |
Waga (KG) |
||||||||
ØA | ØB | ØC | H | Q | L | M | N | Nie | |||||
2L | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 |
Łożyska wewnętrzne ≤ 80 ℃ |
3~33 | 0,55 | 80 | ||
4L | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0,55 | 100 | ||
8L | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0,75 | 120 | ||
14L | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1,1 | 165 | ||
24L | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1,5 | 280 | ||
35L | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2.2 | 450 | ||
50L | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3,0 | 610 | ||
68L | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3,0 | 710 | ||
90L | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16-Ø22 | 4.0 | 820 | ||
150L | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16-Ø22 | 5,5 | 950 |
* Uwaga: jeśli pasuje do specjalnego kołnierza, daj nam znać przed produkcją.
