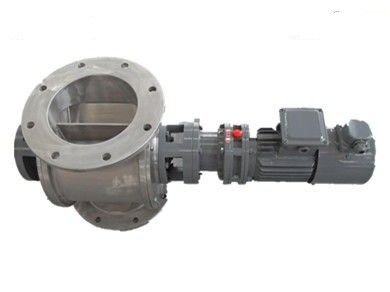

Obrotowy zawór podajnika
Zawór obrotowy jest często używany w cząstkach metalu.
Zawór obrotowy służy do odprowadzania proszku lub materiału ziarnistego zarówno przy dodatnim, jak i ujemnym ciśnieniu powietrza w pneumatycznym systemie przenoszenia. Jest również niezbędnym urządzeniem do wentylacji i przenoszenia pyłów. Zawór obrotowy jest szczególnie odpowiedni do oddzielania i odprowadzania proszku i małych cząstki stałe w procesie ssania dodatniego i ujemnego.
Podajniki z obrotowymi śluzami mają szerokie zastosowanie w przemyśle wszędzie tam, gdzie stosowane są suche, sypkie granulaty, kryształy lub peletki.Zawór obrotowy jest powszechnie stosowany w zastosowaniach przemysłowych i rolniczych jako element systemu transportu materiałów sypkich lub specjalnych. Elementy zaworu obrotowego obejmują wał wirnika, obudowę, płytę końcową oraz uszczelnienia i łożyska.
| Zakres ciśnienia | System 2bar i różnica ciśnień |
| Temperatura pracy | -20 ℃ ~ 200 ℃ |
| Główny rozmiar | DN100mm~1200mm(4"~48") |
| Standardowy kołnierz | PN10/ANSI150lbs/JIS/GB/HG/SH lub dostosowane |
| Tryb jazdy | Napęd bezpośredni z ochroną OSHA |
| Pojemność | 100 kg ~ 150000 kg / H |
| Aplikacja | Forma proszkowa i granulowana |
| Wirnik | Wyreguluj łopatki zapiekane wirnika |
| Uszczelnienie wału | Uszczelnienie dławnicy lub uszczelki AirPuge |
| Jeszcze | Otwór wentylacyjny |
| Model | Wymiar instalacji | Pracujący | RPM | Moc silnika (KW) | Waga (KG) | ||||||||
| ØA | ØB | ØC | H | Q | L | M | N | Nie | |||||
| 2L | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 | Łożyska wewnętrzne ≤ 80 ℃ | 3~33 | 0,55 | 80 | ||
| 4L | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0,55 | 100 | ||
| 8L | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0,75 | 120 | ||
| 14L | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1,1 | 165 | ||
| 24L | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1,5 | 280 | ||
| 35L | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2.2 | 450 | ||
| 50L | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3,0 | 610 | ||
| 68L | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3,0 | 710 | ||
| 90L | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16-Ø22 | 4.0 | 820 | ||
| 150L | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16-Ø22 | 5,5 | 950 | ||
* Uwaga: jeśli pasuje do specjalnego kołnierza, daj nam znać przed produkcją.
