Obrotowy zawór podajnika
Jak zapewniamy jakość gotowego produktu (kontrola FQC)
1. Kontrola wzrokowa
2. Pomiar klasy materiału
3. Kontrola wymiarów
4. Wykrywanie szorstkości
5. Wykrywanie szorstkości
6. Test szczelności
Obróbka powierzchniowa
Do wyboru oferujemy następujące procesy:
1. Polerowanie mechaniczne (MP) w celu poprawy jasności (połysk, mat)
2. Kwasowe czyszczenie w celu ochrony przed korozją
3. Elektroliza polski (EP) w celu poprawy gładkości powierzchni
4. Proces niestandardowy: jasne wyżarzanie eliminuje naprężenia, aby poprawić wytrzymałość

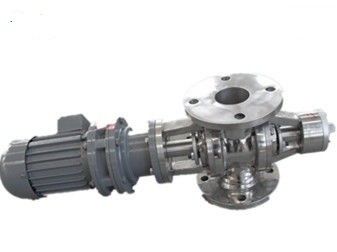

Zawór obrotowy jest często stosowany w ziarnach.
Zawór obrotowy służy do odprowadzania proszku lub materiału ziarnistego zarówno przy dodatnim, jak i ujemnym ciśnieniu powietrza w pneumatycznym systemie przenoszenia. Jest również niezbędnym urządzeniem do wentylacji i przenoszenia pyłów. Zawór obrotowy jest szczególnie odpowiedni do oddzielania i odprowadzania proszku i małych cząstki stałe w procesie ssania dodatniego i ujemnego.
Podajniki z obrotowymi śluzami mają szerokie zastosowanie w przemyśle wszędzie tam, gdzie stosowane są suche, sypkie granulaty, kryształy lub peletki.Zawór obrotowy służy przede wszystkim do usuwania zabrudzonego materiału sypkiego z lejów / pojemników, odbiorników i cyklonów do pneumatycznego systemu transportowego napędzanego ciśnieniem lub podciśnieniem. Elementy zaworu obrotowego obejmują wał wirnika, obudowę, płytę końcową i uszczelnienia opakowania oraz namiar.
Nasza firmajest specjalistą w projektowaniu i produkcji wysokiej jakości zaworów wodnych i stała się jednym z wiodących producentów zaworów sterujących płynami.Projektujemy i produkujemy szeroką gamę zaworów płynowych, takich jak zawór pływakowy, zawór kulowy czopowy, zawór redukcyjny ciśnienia wody, obrotowy zawór śluzy powietrznej, sanitarny zawór motylkowy, hydrauliczny zawór zwrotny, zawór spustowy powietrza kanalizacyjnego itp. Nasza stała innowacja techniczna w połączeniu z rygorystycznymi systemami kontroli jakości pozwoliły nam zapewnić wysoką wydajność i wyjątkową wartość w zastosowaniach przemysłowych.
| Zakres ciśnienia | System 2bar i różnica ciśnień |
| Temperatura pracy | -20 ℃ ~ 200 ℃ |
| Główny rozmiar | DN100mm~1200mm(4"~48") |
| Standardowy kołnierz | PN10/ANSI150lbs/JIS/GB/HG/SH lub dostosowane |
| Tryb jazdy | Napęd bezpośredni z ochroną OSHA |
| Pojemność | 100 kg ~ 150000 kg / H |
| Aplikacja | Forma proszkowa i granulowana |
| Wirnik | Wyreguluj łopatki zapiekane wirnika |
| Uszczelnienie wału | Uszczelnienie dławnicy lub uszczelki AirPuge |
| Jeszcze | Otwór wentylacyjny |
| Model | Wymiar instalacji |
Pracujący |
RPM |
Moc silnika (KW) |
Waga (KG) |
||||||||
| ØA | ØB | ØC | H | Q | L | M | N | Nie | |||||
| 2L | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 |
Łożyska wewnętrzne ≤ 80 ℃ |
3~33 | 0,55 | 80 | ||
| 4L | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0,55 | 100 | ||
| 8L | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0,75 | 120 | ||
| 14L | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1,1 | 165 | ||
| 24L | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1,5 | 280 | ||
| 35L | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2.2 | 450 | ||
| 50L | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3,0 | 610 | ||
| 68L | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3,0 | 710 | ||
| 90L | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16-Ø22 | 4.0 | 820 | ||
| 150L | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16-Ø22 | 5,5 | 950 | ||
* Uwaga: jeśli pasuje do specjalnego kołnierza, daj nam znać przed produkcją.
