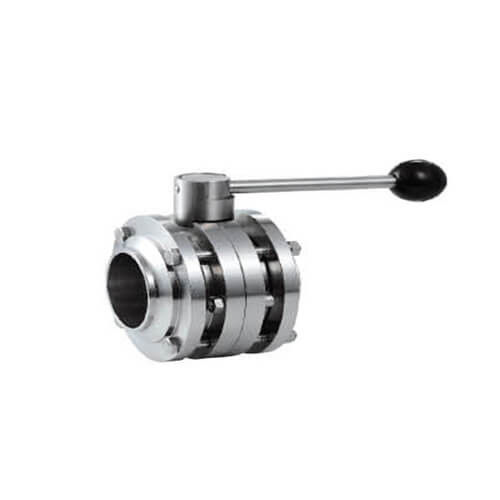

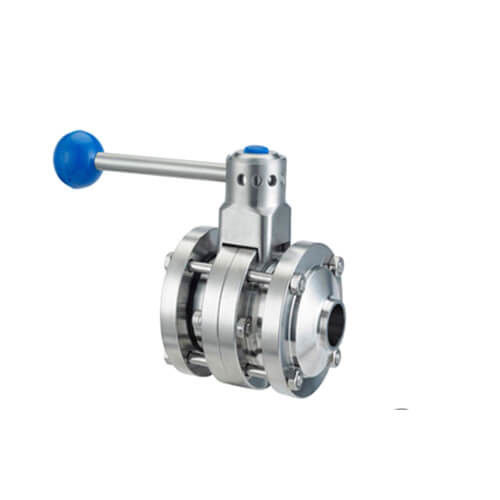

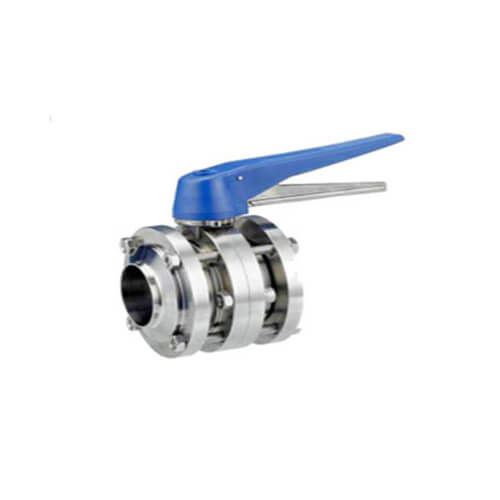

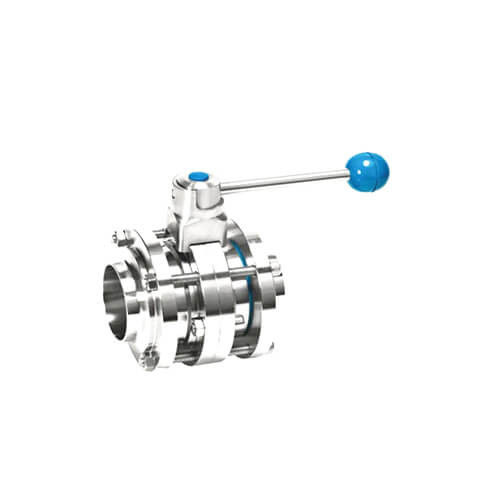

Zawór motylkowy ze stali nierdzewnej 304/316L Dostępne różne uchwyty Handle

Zawór motylkowy ze stali nierdzewnej 304/316L Dostępne różne uchwyty Handle

Produkty - Sanitarny zawór motylkowy
  • Podkreślić

    higieniczne zawory motylkowe

  • Kategorie
    Zawory motylkowe
  • Orzecznictwo
    3A, ISO,CE
  • Cena
    negotiable
  • Zasady płatności
    T / T, L / C, karta kredytowa
  • Szczegóły pakowania
    Karton, drewniana skrzynia
  • materiały
    304 / 316L
  • Port
    DN15 - DN100, 1/2" - 12"
  • Miejsce pochodzenia
    Chiny
  • Nazwa handlowa
    OEM
  • Orzecznictwo
    3A , ISO,FDA
  • Numer modelu
    CX-3SBTV-02
  • Dokument
    Broszura produktu w wersji PDF
  • Minimalne zamówienie
    1
  • Cena
    negotiable
  • Szczegóły pakowania
    Skrzynie ze sklejki
  • Czas dostawy
    15-60 dni
  • Zasady płatności
    L / C, T / T
  • Możliwość Supply
    na podstawie zamówienia

Zawór motylkowy ze stali nierdzewnej 304/316L Dostępne różne uchwyty Handle

  • Zawór motylkowy ze stali nierdzewnej 304/316L Dostępne różne uchwyty Handle
  • Zawór motylkowy ze stali nierdzewnej 304/316L Dostępne różne uchwyty Handle
  • Zawór motylkowy ze stali nierdzewnej 304/316L Dostępne różne uchwyty Handle
  • Zawór motylkowy ze stali nierdzewnej 304/316L Dostępne różne uchwyty Handle
Uzyskaj cenę Skontaktuj się teraz

Sanitarna stal nierdzewna 304 316L Trzy sztuki 3 szt. Zawór motylkowy typu spawalniczego



Formowanie procesu maszyny



1. Obróbka tokarki CNC

2. Precyzyjne przetwarzanie centrum obróbczego CNC CNC

3. Ogólna obróbka tokarska

4. Maszyna wybija części produktu

5. Formowanie na zimno

6. Montaż spawalniczy

  • Specyfikacja techniczna:

​

Maksymalne ciśnieniePress 10 barów (DN25-DN100), 8 barów (DN125-DN150), 5 barów (DN200-DN300)
Min.Nacisk 0,2 bara
Temperatura pracy -10C° do +120 stopni (EPDM)
Materiał korpusu zaworu SS304/316L
Materiał uszczelnienia EPDM (standard) FPM/krzem/NBR, FDA177.2600
Maksymalna praca 0~10 barów
Maksymalna temperatura pracy 120 stopni C
Dostępny rozmiar DN15-DN300, 1/2"-12"
Dostępne połączenie Zacisk/spawanie/gwint/połączenie specjalne
Dostępne standardowe 3A/DIN/SMS/RJT/ISO/IDF
Obsługiwany Ręczny, pneumatyczny, elektryczny
Obsługa aplikacji Uchwyt dwupozycyjny, uchwyt trójpozycyjny, uchwyt czteropozycyjny, wielopozycyjny uchwyt z tworzywa sztucznego i wielopozycyjny uchwyt ze stali nierdzewnej
Kontrola Inteligentny pozycjoner zaworu / sterowanie C-TOP / czujnik położenia
Zakres zastosowania Nabiał, żywność, napoje, apteka, kosmetyki itp



  • Moment roboczy (NM)



DN25/1” DN40/1,5” DN5082” 2,5” DN65 3” DN80 DN100/4” DN125 DN150
3 4 5 10 12 14 18 25 40 55





  • Różne uchwyty





1. Pociągnij uchwyt





Rozmiar L1 L2 b Zawór motylkowy ze stali nierdzewnej 304/316L Dostępne różne uchwyty Handle 0
DN10-DN40 0,5-1,5” 126 20,2 8
DN50 2” 133 22,2 10
DN65 2,5-3” 144 22,2 10
DN80-DN100 3,5-4” 160 22,2 11
DN125-DN150 5-6” 220 30,2 14
DN200-DN300 8-12” 284 30,2 14





2, uchwyt wielopozycyjny (niebieski plastik)





Rozmiar L1 L2 b Zawór motylkowy ze stali nierdzewnej 304/316L Dostępne różne uchwyty Handle 1
DN10-DN40 0,5-1,5” 164 20,2 8
DN50-DN65 2”-3” 164 22,2 10
DN80-DN100 3,5-4” 164 22,2 11





3. Uchwyt wielopozycyjny (stal nierdzewna) z blokadą





Rozmiar L1 L2 b Zawór motylkowy ze stali nierdzewnej 304/316L Dostępne różne uchwyty Handle 2
DN10-DN40 0,5-1,5” 166 20,2 8
DN50-DN65 2”-3” 166 22,2 10
DN80-DN100 3,5-4” 166 22,2 11
DN125-DN150 5”-6” 166 30,2 14



Zawór motylkowy ze stali nierdzewnej 304/316L Dostępne różne uchwyty Handle 3

3A-NO.CD21013 Trzyczęściowy zawór motylkowy
Rozmiar ZA b K*K re L T
3/4" 78 19.05 10*10 100 136 1,65
1" 78 25,4 10*10 100 136 1,65
1 1/4" 78 31,8 10*10 100 136 1,65
1 1/2" 80 38,1 10*10 100 136 1,65
2" 100 50,8 10*10 102 136 1,65
2 1/2" 115 63,5 10*10 106 136 1,65
3" 125 76,2 10*10 108 163 1,65
4" 154 101,6 10*10 114 163 2,1

SMS-NO.CD31019 Trzyczęściowy zawór motylkowy
Rozmiar ZA b K*K re L T
19 78 19.05 10*10 100 136 1,5
25 78 25,4 10*10 100 136 1,5
32 78 31,8 10*10 100 136 1,5
38 80 38,1 10*10 100 136 1,5
51 100 50,8 10*10 102 136 1,5
63 115 63,5 10*10 106 136 1,5
76 125 76,2 10*10 108 163 2
102 154 101,6 10*10 114 163 2

DIN-NO.CD11007 Trzyczęściowy zawór motylkowy
Rozmiar ZA b K*K re L T
DN10 78 12 10*10 100 136 1,5
DN15 78 18 10*10 100 136 1,5
DN20 78 22 10*10 100 136 1,5
DN25 78 28 10*10 100 136 1,5
DN32 86 34 10*10 100 136 1,5
DN40 90 40 10*10 100 136 1,5
DN50 106 52 10*10 102 163 1,5
DN65 124 70 10*10 106 163 2
DN80 139 85 10*10 108 163 2
DN100 159 104 10*10 114 163 2
DN125 185 129 14*14 125 185 2
DN150 225 154 14*14 130 185 2

DIN-NO.CD11008 Trzyczęściowy zawór motylkowy
Rozmiar ZA b K*K re L T
DN10 78 13 10*10 100 136 1,5
DN15 78 19 10*10 100 136 1,5
DN20 78 23 10*10 100 136 1,5
DN25 78 29 10*10 100 136 1,5
DN32 86 35 10*10 100 136 1,5
DN40 90 41 10*10 100 136 1,5
DN50 106 53 10*10 102 163 1,5
DN65 124 70 10*10 106 163 2
DN80 139 85 10*10 108 163 2
DN100 159 104 10*10 114 163 2
DN125 185 129 14*14 125 185 2
DN150 225 154 14*14 130 185 2
