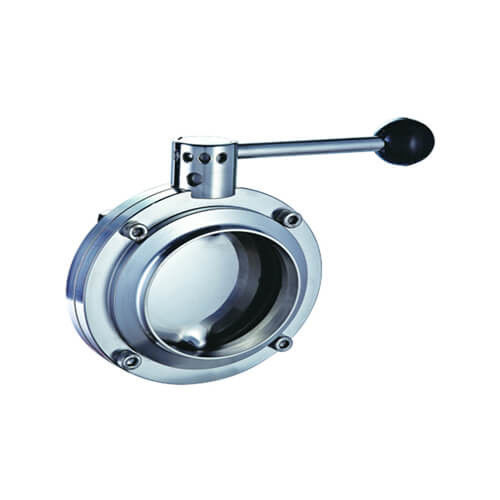

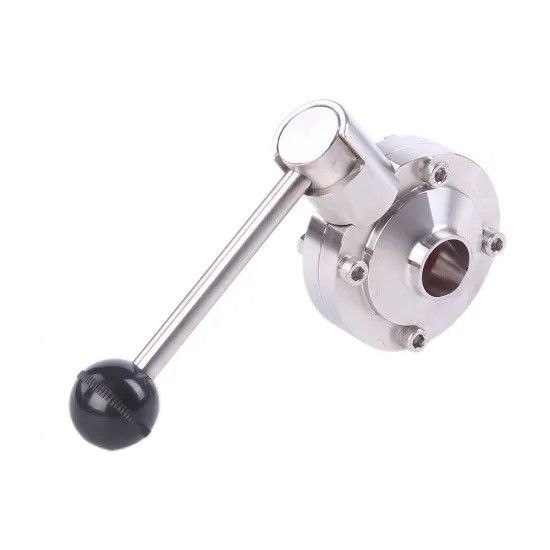

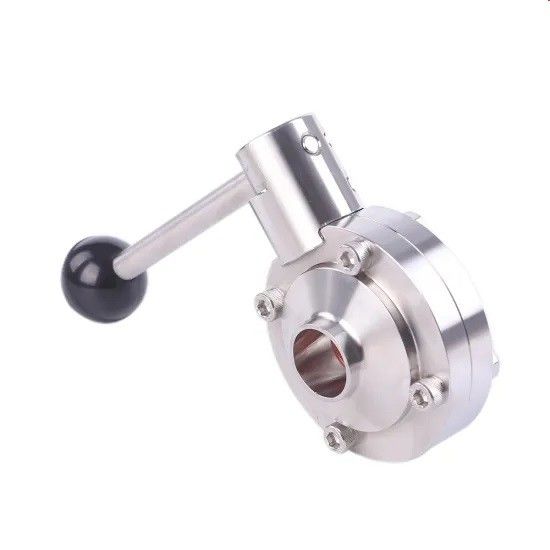

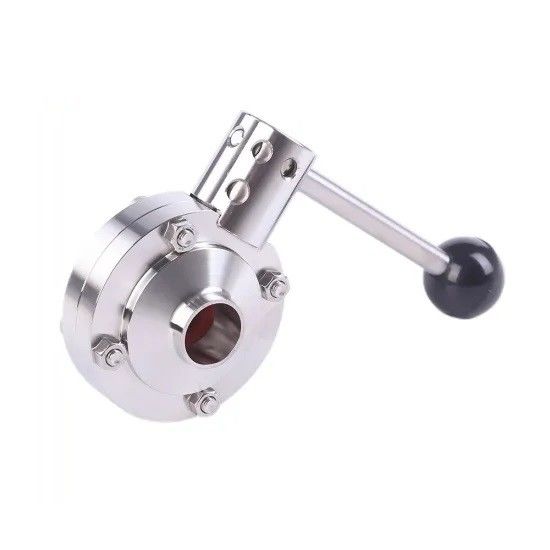

SS304 SS316L Ręczny sanitarny zawór motylkowy dla przemysłu piwowarskiego

SS304 SS316L Ręczny sanitarny zawór motylkowy dla przemysłu piwowarskiego

Produkty - Sanitarny zawór motylkowy
  • Podkreślić

    higieniczne zawory motylkowe

  • Standardowy lub niestandardowy
    Standard
  • Struktura
    motyl
  • Nacisk
    Średnie ciśnienie
  • Materiał
    Stal nierdzewna
  • Temperatura mediów
    Średnia temperatura
  • Głoska bezdźwięczna
    woda
  • Wielkość portu
    DN15~DN300 (1/2"~12")
  • Numer modelu
    SMS-CD31016,3A-NR CD21010
  • Miejsce pochodzenia
    Chiny
  • Nazwa handlowa
    OEM
  • Orzecznictwo
    CE, ISO9001,FDA
  • Numer modelu
    CX-SBTY-008
  • Dokument
    Broszura produktu w wersji PDF
  • Minimalne zamówienie
    1
  • Cena
    negotiable
  • Szczegóły pakowania
    Skrzynie ze sklejki
  • Czas dostawy
    15-60 dni
  • Zasady płatności
    L / C, T / T
  • Możliwość Supply
    na podstawie zamówienia

SS304 SS316L Ręczny sanitarny zawór motylkowy dla przemysłu piwowarskiego

  • SS304 SS316L Ręczny sanitarny zawór motylkowy dla przemysłu piwowarskiego
  • SS304 SS316L Ręczny sanitarny zawór motylkowy dla przemysłu piwowarskiego
  • SS304 SS316L Ręczny sanitarny zawór motylkowy dla przemysłu piwowarskiego
  • SS304 SS316L Ręczny sanitarny zawór motylkowy dla przemysłu piwowarskiego
Uzyskaj cenę Skontaktuj się teraz

Sanitarna ręczna spawana przepustnica ze stali nierdzewnej SS304 / SS316L



Nasze usługi



1. Podaj swoje wymagania techniczne i rysunki
2. Uzyskaj od nas główną odpowiedź w ciągu 12 godzin
3. Uzyskaj od nas rozwiązanie techniczne i wycenę w ciągu 24 godzin
4. Rozwiązanie techniczne i potwierdzenie wyceny
5. W razie potrzeby podaj próbki
6. Przegląd i podpisanie umowy
7. Zorganizuj produkcję i wysyłkę
8. Obsługa posprzedażna



Specyfikacja techniczna

· Maksymalne ciśnienie: 10bar (145psi) DN25~ 100,8bar (120ps) DN125~ 150

· Zakres temperatur: 14~ 248^F (-10~120*C), EPDM

· Obróbka powierzchni: Ra16 ~ 32uin (0,4 ~ 0,8um)

· ciśnienie zasilania siłownika pneumatycznego.70~ 115psi


  • Opis produktu

1. Sprzedaż jednostek: pojedynczy przedmiot

2. Rozmiar pojedynczego opakowania: 50X50X30 cm

3. Rodzaj opakowania: Folia termokurczliwa owinięta kartonem lub w zdatnej do żeglugi drewnianej obudowie

4. Czas realizacji: dostawa 7 ~ 25 dni z magazynu.

5. Zastosowanie: Zawór motylkowy jest rodzajem urządzenia kontrolującego przepływ, używanym do uruchamiania lub zatrzymywania przepływu płynu

przez odcinek rury. Jest dobrze stosowany do systemów rur ze stali nierdzewnej dla

przemysł spożywczy,napojowy.mleczarski,browarniczy,farmaceutyczny,biofarmaceutyczny i chemiczny.

6. Materiały

· Materiały korpusu: AIS1-304 lub AISl-316L


· Materiał uszczelki: krzem, EPDM, VTON, NBR


· Gniazdo zaworu i uszczelka zgodne z FDA21CFR177 2600

7. Standardowy projekt

· Dostępne w standardzie: DIN,3A,SMS,ISO/IDF,BS/RJT i ASME/BPE.

· Dostępne w rozmiarach od DN15 do DN300 (1/2"~12")

· Połączenie końcowe: spawanie doczołowe, zacisk, nakrętka męska, wkładka lub kołnierz lub inne żądanie supon.

· Rękojeść: plastikowa rączka (2-4 pozycje) lub plastikowa/stal nierdzewna rączka (13 pozycji)

· Uruchamiacz.pneumatyczny siłownik ze stali nierdzewnej (typ pionowy). pneumatyczny siłownik aluminiowy (poziomy)

typ). Siłownik elektryczny.

· Sterowanie: czujnik położenia, sterownik C-top, sterownik C-top (AS-)

Rękojeść ręczna, siłownik pneumatyczny i siłownik elektryczny są wymienne.

  • Dane techniczne:
Materiał stalowy
Kontakt z komponentami produktu
304,304L,316L (1.4301,1.4306,1.4307,1.4404) Kucie
Może dostarczyć raport z kontroli materiału
Materiał Brak kontaktu z komponentami produktu
304,(1.4301)
materiał uszczelniający
Standard
Silikon
Przyjmij importowane materiały uszczelniające, z całym materiałem uszczelniającym FDA 117.2600
Opcja
EPDM, FPM
Nacisk
Presja pracy
0-10bar
Kontroluj ciśnienie powietrza
5-8bar
Temperatura
Temperatura pracy
Silikon:(-50 - +180°C)EPDM:(-20 - +135°C)
Temperatura sterylizacji
150°C (maks. 20 min)
Jakość powierzchni
Wady powierzchni Lnside
Ra≥ 0,4-0,8 μm
Właściwości powierzchni zewnętrznej
Ra≥ 0,8-1,6 μm
Tryb połączenia
Spawanie średnicy
Usta spawalnicze DIN11850-1 i DIN11851-2, SMS, 3A, seria ISO itp
Tryb połączenia: spawanie, szybkie ładowanie, męski i żeński, kołnierz itp
Opcjonalny napędzany
Inteligentna kontrola
Sterowanie pneumatyczne
Głowica pneumatyczna i wspornik stały
Przepływ objętościowy z zaworem motylkowym: przepływ przez zawór motylkowy na jednostkę czasu przekroju objętości płynu
Przepływ objętościowy: metry sześcienne/godzinę (㎡/h)


SS304 SS316L Ręczny sanitarny zawór motylkowy dla przemysłu piwowarskiego 0


A. Okrągły uchwyt cięgła: 3-4 bieg, zawór blokujący w każdym kącie 25 stopni w celu kontrolowania natężenia przepływu

B. Kwadratowy uchwyt cięgła: 3-4 bieg, zawór blokujący co 25 stopni w celu kontrolowania natężenia przepływu flow

C. Plastikowy uchwyt wielopozycyjny: 12 biegów, zawór blokujący w każdej pozycji kątowej 15 stopni, zwiększa dokładność kontroli przepływu

D. Uchwyt chwytaka wielopozycyjnego ze stali nierdzewnej: 12 biegów, zawór blokujący w każdej pozycji kątowej 15 stopni, zwiększa dokładność kontroli przepływu
  • Dane do zamówienia:

Określ: .Standardowy


.Rozmiar


.Materiał stalowy


.Materiał uszczelniający


.Jakość powierzchni


.Ilość

  • Przykład
Standard
Rozmiar
Materiał stalowy
Materiał uszczelniający
Jakość powierzchni
Ilość
3A
1,5"
304
/
1 (Ra ≤ 1,6)
200





SS304 SS316L Ręczny sanitarny zawór motylkowy dla przemysłu piwowarskiego 1

SMS-NO.CD31016 Spawany zawór motylkowy
Rozmiar
ZA
b
K*K
re
L
T
19
78
19.05
10*10
50
136
1,5
25
78
25,4
10*10
50
136
1,5
32
78
31,8
10*10
50
136
1,5
38
80
38,1
10*10
50
136
1,5
51
100
50,8
10*10
50
136
1,5
63
115
63,5
10*10
56
136
1,5
76
125
76,2
10*10
56
163
2
102
154
101,6
10*10
64
163
2
SS304 SS316L Ręczny sanitarny zawór motylkowy dla przemysłu piwowarskiego 2
3A-NO.CD21010 Spawany zawór motylkowy
Rozmiar
ZA
b
K*K
re
L
T
3/4"
78
19.05
10*10
50
136
1,65
1"
78
25,4
10*10
50
136
1,65
1 1/4"
78
31,8
10*10
50
136
1,65
1 1/2"
80
38,1
10*10
50
136
1,65
2"
100
50,8
10*10
50
136
1,65
2 1/2"
115
63,5
10*10
56
136
1,65
3"
125
76,2
10*10
56
163
1,65
4"
154
101,6
10*10
64
163
2,1
SS304 SS316L Ręczny sanitarny zawór motylkowy dla przemysłu piwowarskiego 3
DIN-NO.CD11001 Spawany zawór motylkowy (DIN11851-1)
Rozmiar
ZA
b
K*K
re
L
T
DN10
78
12
10*10
50
136
1,5
DN15
78
18
10*10
50
136
1,5
DN20
78
22
10*10
50
136
1,5
DN25
78
28
10*10
50
136
1,5
DN32
80
34
10*10
50
136
1,5
DN40
90
40
10*10
50
136
1,5
DN50
106
52
10*10
52
136
1,5
DN65
124
70
10*10
56
136
2
DN80
139
85
10*10
58
163
2
DN100
156
104
10*10
64
163
2
DN125
185
129
14*14
75
185
2
DN150
225
154
14*14
80
185
2







DIN-NO.CD11002 Spawany zawór motylkowy (DIN11851-2)
Rozmiar
ZA
b
K*K
re
L
T
DN10
78
13
10*10
50
136
1,5
DN15
78
19
10*10
50
136
1,5
DN20
78
23
10*10
50
136
1,5
DN25
78
29
10*10
50
136
1,5
DN32
80
35
10*10
50
136
1,5
DN40
90
41
10*10
50
136
1,5
DN50
106
53
10*10
52
136
1,5
DN65
124
70
10*10
56
136
2
DN80
139
85
10*10
58
163
2
DN100
156
104
10*10
64
163
2
DN125
185
129
14*14
75
185
2
DN150
225
154
14*14
80
185
2







SS304 SS316L Ręczny sanitarny zawór motylkowy dla przemysłu piwowarskiego 4
