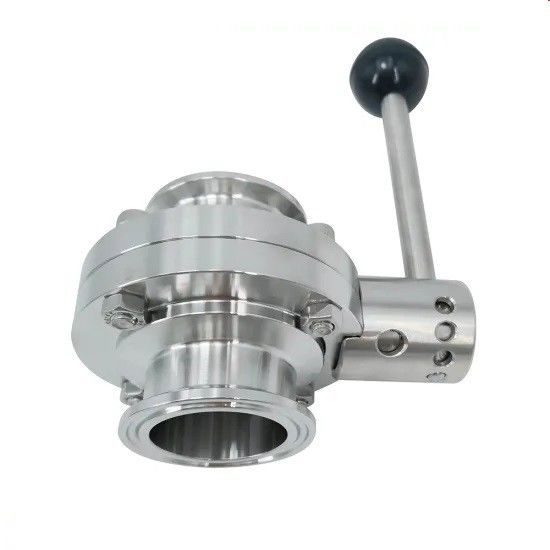

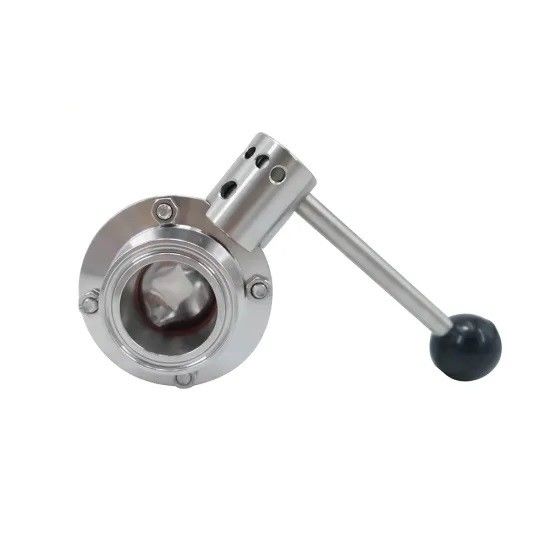

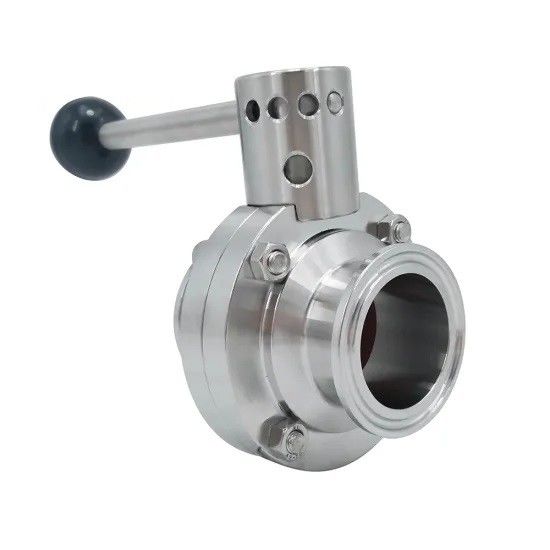

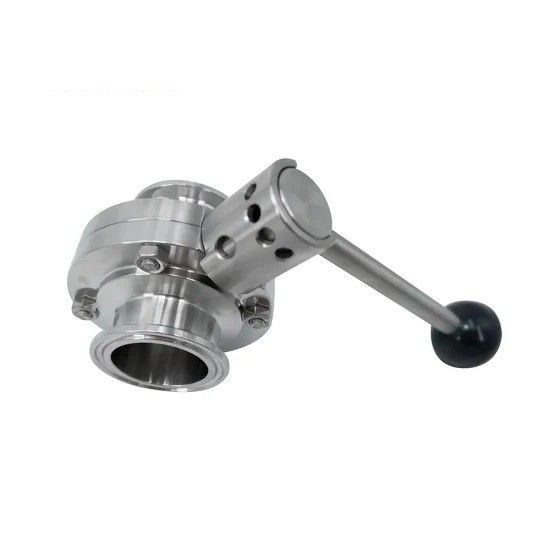

Ręczny sanitarny zawór motylkowy, zawór motylkowy ze stali nierdzewnej 304 316L Tri Clamp
-
Podkreślić
higieniczne zawory motylkowe
-
MateriałStal nierdzewna 304 lub 316L
-
Klasa higienicznaFood Grade
-
StrukturaTyp motyla
-
ŚredniPłyn, gaz, para, woda
-
przyzwyczajonyDostosuj natężenie przepływu systemu rurociągów
-
AplikacjeWszystkie rodzaje systemów rurowych przemysłu spożywczego
-
Miejsce pochodzeniaChiny
-
Nazwa handlowaOEM
-
Orzecznictwo3A, CE, ISO, FDA
-
Numer modeluCX-SBTY-012
-
Dokument
-
Minimalne zamówienie1
-
Cenanegotiable
-
Szczegóły pakowaniaSkrzynie ze sklejki
-
Czas dostawy15-60 dni
-
Zasady płatnościL / C, T / T
-
Możliwość Supplyna podstawie zamówienia
Ręczny sanitarny zawór motylkowy, zawór motylkowy ze stali nierdzewnej 304 316L Tri Clamp
Higieniczny ręczny zawór motylkowy ze stali nierdzewnej 304 316L sanitarny Tri Clamp
Obróbka powierzchniowa
Do wyboru oferujemy następujące procesy:
1. Polerowanie mechaniczne (MP) w celu poprawy jasności (połysk, mat)
2. Kwasowe czyszczenie w celu ochrony przed korozją
3. Elektroliza polski (EP) w celu poprawy gładkości powierzchni
4. Proces niestandardowy: jasne wyżarzanie eliminuje naprężenia, aby poprawić wytrzymałość
Formowanie procesu maszyny
1. Obróbka tokarki CNC
2. Precyzyjne przetwarzanie centrum obróbczego CNC CNC
3. Ogólna obróbka tokarska
4. Maszyna wybija części produktu
5. Formowanie na zimno
6. Montaż spawalniczy
Zawory motylkowe mogą być uruchamiane ręcznie lub pneumatycznie.Dostępna jest szeroka gama sterowników ręcznych, które spełniają różne wymagania systemowe.Sterowanie pneumatyczne może być poziome i pionowe, jedno-, dwuskutkowe i modulacyjne.Mogą być wyposażone w blaty kontrolne i bliskość. Jest szeroko stosowany do wielu dziedzin, takich jak piwo, napoje, produkty mleczne, soki owocowe, apteki, produkty biologiczne itp.
Parametry techniczne
|
Standard
|
3A,SMS,DIN,ISO,RJT,IDF
|
|
|
Części stalowe zwilżane produktem
|
AISI304/AISI316L
|
Dostarczany z raportem z kontroli materiału
|
|
Inne części stalowe
|
AISI304
|
|
|
Rozmiar
|
3/4"~6",DN20~DN150,19mm~152.4mm
|
|
|
Materiał uszczelniający
|
EPDM/VMQ/FPM
|
Wszystkie materiały uszczelnień są zgodne z FDA21CFR117.2600
|
|
Ciśnienie robocze
|
≤10bar (145psi)
|
|
|
Ciśnienie zasilania siłownika pneumatycznego
|
5 ~ 8 (0 ~ 116 psi)
|
|
|
Temperatura pracy
|
EPDM: -14 ~ 248ºF (-10 ~ 120ºC)
|
|
|
VMQ:-58~356ºF (-50~180ºC)
|
||
|
FPM: 22 ~ 446ºF (-30 ~ 230ºC)
|
||
|
Inne materiały są dostępne na życzenie
|
||
|
Temperatura sterylizacji
|
302ºF (150ºC, maks. 20 min)
|
|
|
Obróbka powierzchni zewnętrznej
|
Ra16 ~ 32uin (o.4 ~ 0,8um)
|
|
|
Obróbka powierzchni wewnętrznej
|
Ra32 ~ 64uin (o.8 ~ 1.6um)
|
|
|
Połączenie się kończy
|
spawanie doczołowe, końcówki zaciskowe, końcówki męskie, końcówki kołnierzowe
|
|
|
Głowica pneumatyczna
|
Normalnie zamknięty (NC)-powietrze do otwarcia, wiosna do zamknięcia
|
|
|
Normalnie otwarte (NO)-powietrze do zamknięcia, wiosna do otwarcia;
|
||
|
Powietrze do powietrza (AA) - Powietrze do otwarcia, powietrze do zamknięcia
|
||
Opcje
1. Gniazdo i uszczelka mogą być wykonane z NBR (nitryl), VMQ (silikon) lub Viton (FPM), wszystkie zgodne z FDA 21CFR177.2600.
2. Połączenie końcowe może być zgrzewane doczołowo, zacisk sanitarny, gwintowane, kołnierzowe, I-line lub inne na życzenie.
3. Uchwyt: 3-pozycyjny uchwyt do ciągnięcia;wielopozycyjna rękojeść z czystej stali nierdzewnej lub z plastikową osłoną.
4. Siłownik: pneumatyczny siłownik ze stali nierdzewnej (typ pionowy), pneumatyczny siłownik aluminiowy (typ poziomy), siłownik elektryczny.
5. Sterowanie: czujnik położenia, sterownik C-top, sterownik C-top (AS-I)
Cechy konstrukcyjne
1. Dostępne są różne standardy: DIN, 3A, SMS, ISO / IDF, BS / RJT i ASME / BPE.
2. Dostępne w rozmiarach od DN25/1" do DN300/12"
3. Uchwyty wielopozycyjne mogą być stosowane do zaworów do DN100/4";
4. Pochwyty można stosować do zaworów od DN25/1" do DN300/12"
uchwyt ręczny,
5. Siłownik pneumatyczny i siłownik elektryczny są wymienne.
6. Uszczelki są zgodne z FDA 21CFR 177. 2600.
7. Korpus zaworu można dostosować za pomocą szerokiego wyboru różnych połączeń.
