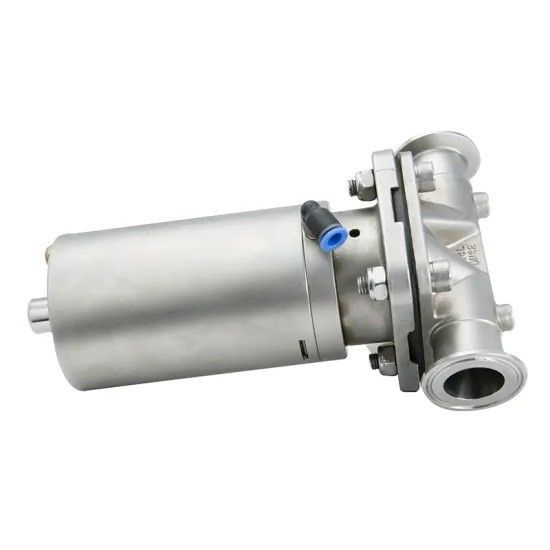

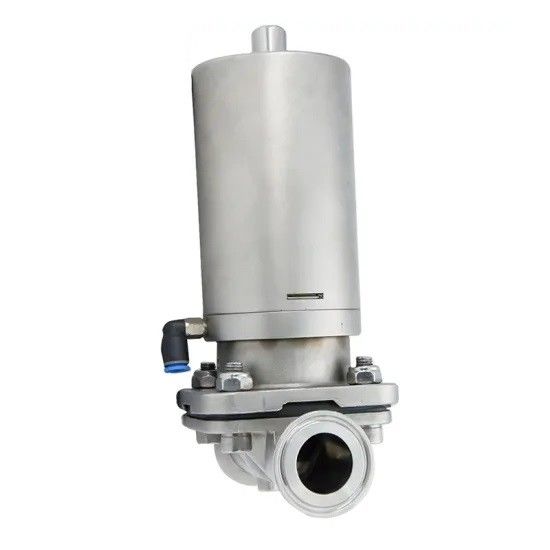

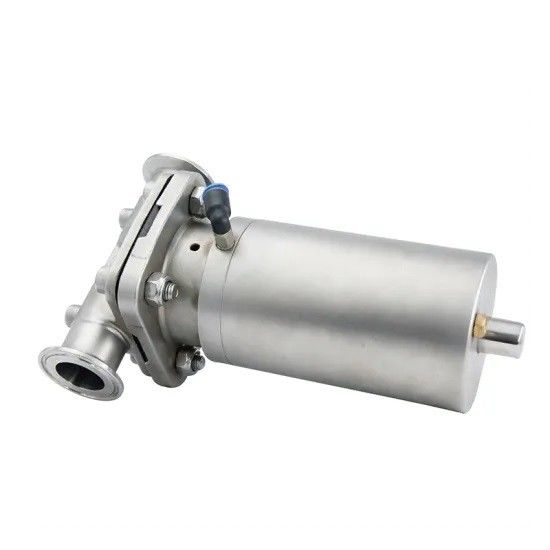

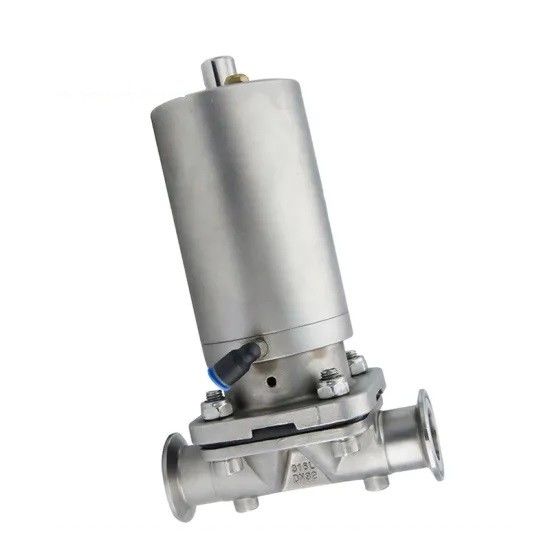

SS304 Sanitarny zawór membranowy Tri-Clamped ze stali nierdzewnej z pneumatycznym minisiłownikiem
Jak kontrolujemy jakość obróbki?
W produkcji wymagamy nie tylko ilości, ale także jakości.
Jak zapewniamy jakość gotowego produktu (kontrola FQC)
1. Kontrola wzrokowa
2. Pomiar klasy materiału
3. Kontrola wymiarów
4. Wykrywanie szorstkości
5. Wykrywanie szorstkości
6. Test szczelności
Zawory membranowe są używane głównie w zastosowaniach sterylnych w przemyśle farmaceutycznym, spożywczym i biotechnologicznym.Zawory te są używane do obsługi i dystrybucji ultra czystych mediów, na przykład w dziedzinie półprzewodników i mikroelektroniki, a także do zastosowań w dziedzinie chemikaliów wysokowartościowych.W zależności od wybranej wersji nadają się do wody ultraczystej (Woda do Wstrzykiwań), chemikaliów o ultrawysokiej czystości, produktów pośrednich i końcowych w przemyśle farmaceutycznym i biotechnologicznym, przetwórstwie spożywczym i przemyśle chemicznym.Zawory mogą być sterylizowane i autoklawowane w granicach ich technicznych parametrów użytkowych.Aseptyczne zawory membranowe są również z powodzeniem stosowane jako zawory sterujące w obszarach sterylnych.
Kucie półfabrykatu odbywa się za pomocą kawałka wlewka ze stali nierdzewnej, w procesie kucia, wraz z kuciem w wysokiej temperaturze, poprzez zmianę kształtu półfabrykatu wyciskania, poprzez kucie po wyższej gęstości ciała, struktura jest bardziej jednolita, bez otworu w piasku i innych zanieczyszczenia.Następnie przez centrum obróbcze kontynuuj obróbkę o wysokiej precyzji.
Korpus odlewniczy jest wykonany przez model wosku parafinowego, model wosku parafinowego w ceramice, aby cała powierzchnia formy woskowej ciała utworzyła warstwę mocnej ceramiki.Stopić formę woskową, a następnie wtopić w roztwór stali nierdzewnej, po schłodzeniu zbić wygląd ceramicznego, półfabrykatu wykonanego uo.
Rozmiar odlewu jest bardzo dokładny, wygląd zewnętrzny jest gładki, czysty i uporządkowany.
Zawory membranowe (lub zawory membranowe) składają się z korpusu zaworu z dwoma lub więcej portami, membrany i „jazu lub siodła” lub gniazda, na którym membrana zamyka zawór.Korpus zaworu może być wykonany z tworzywa sztucznego, metalu, drewna lub innych materiałów w zależności od przeznaczenia.
Pierwotnie zawór membranowy został opracowany do użytku w zastosowaniach przemysłowych i/lub organach piszczałkowych.Później projekt został przystosowany do użytku w przemyśle biofarmaceutycznym dzięki zastosowaniu zgodnych materiałów, które mogą wytrzymać metody dezynfekcji i sterylizacji.
Zawory membranowe mogą być ręczne lub automatyczne.Ich zastosowanie to generalnie zawory odcinające w systemach technologicznych w przemyśle, przemyśle spożywczym, farmaceutycznym i biotechnologicznym.Starsza generacja tych zaworów nie nadaje się do regulowania i kontrolowania przepływów procesowych, jednak nowsze rozwiązania w tej dziedzinie skutecznie rozwiązały ten problem.
Specyfikacja techniczna:
| Rozmiar | 1"-4", DN25-DN100 |
| Materiał | Korpus kucia: 1.4404/316L/ASME BPE 316L/1.4435 BN2 Fe≤0,5 |
| Korpus odlewniczy: 1.4404/316L/ ASTM A351 CF3M | |
| Maks.temperatura | -30 ºC do 150 ºC (w zależności od membrany) (koło ze stali nierdzewnej) |
| -30 ºC do 130 ºC (w zależności od membrany) (koło plastikowe) | |
| Maks.nacisk | 10 barów |
| Projekt połączenia | spawanie, zacisk, kołnierz, gwint, aseptyczny kołnierz DIN 11864, zacisk, gwint |
| Budowa ciała | T type-Tee, L type-Tee, U type-Tee, wieloportowy, zawór denny zbiornika i różne konstrukcje nadwozia |
| Sposób działania | Instrukcja: pokrętło z tworzywa sztucznego i stali nierdzewnej |
| Pneumatyczny: siłownik pneumatyczny ze stali nierdzewnej z tworzywa sztucznego, wielofunkcyjny siłownik pneumatyczny. | |
| Sterowanie: inteligentny pozycjoner IL-TOP, inteligentna jednostka sterująca C-TOP, FKQ-TOP, urządzenie sprzężenia zwrotnego położenia, inteligentny siłownik elektryczny, ręczny regulator przepływu | |
| Projekt o długiej żywotności | Poniżej 2 barów, maksymalna żywotność 800 milionów razy. |
| Zakres zastosowania | nabiał, żywność, napoje, przetwarzanie wody, chemikalia do wina, przemysł farmaceutyczny itp. |
| Certyfikat | FDA, USP, 3A, EN, CE |
| Szczegóły pakowania | standardowy pakiet eksportowy lub na życzenie klientów |
| Szczegóły dostawy | Zwykle w ciągu 20 dni po otrzymaniu zaliczek T / T |
