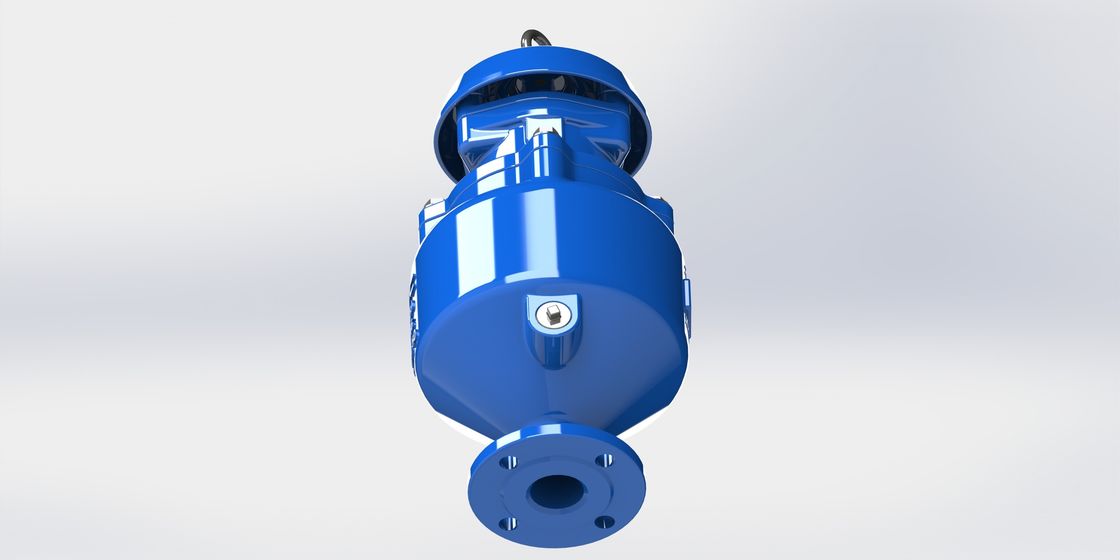

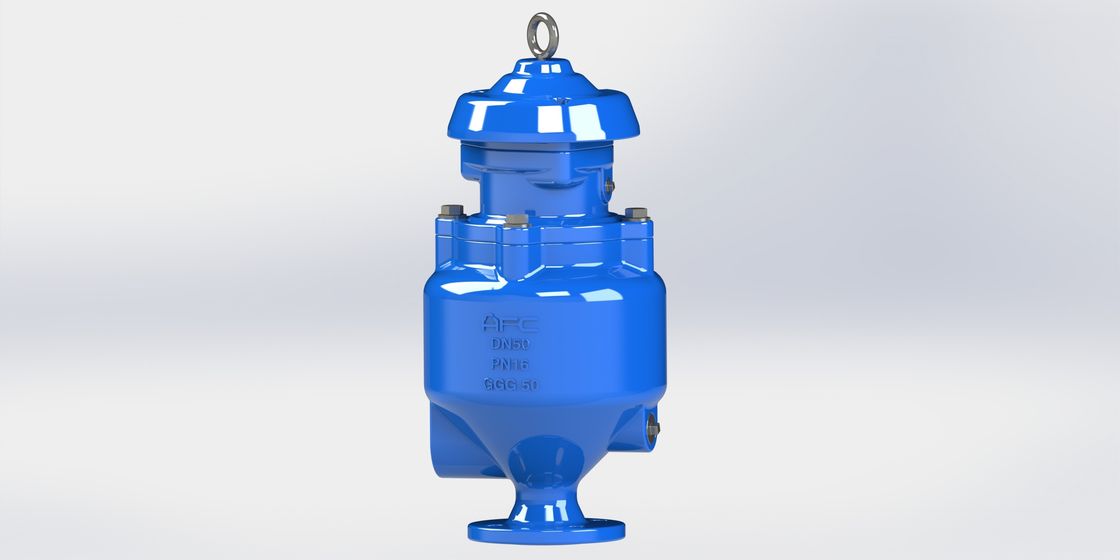

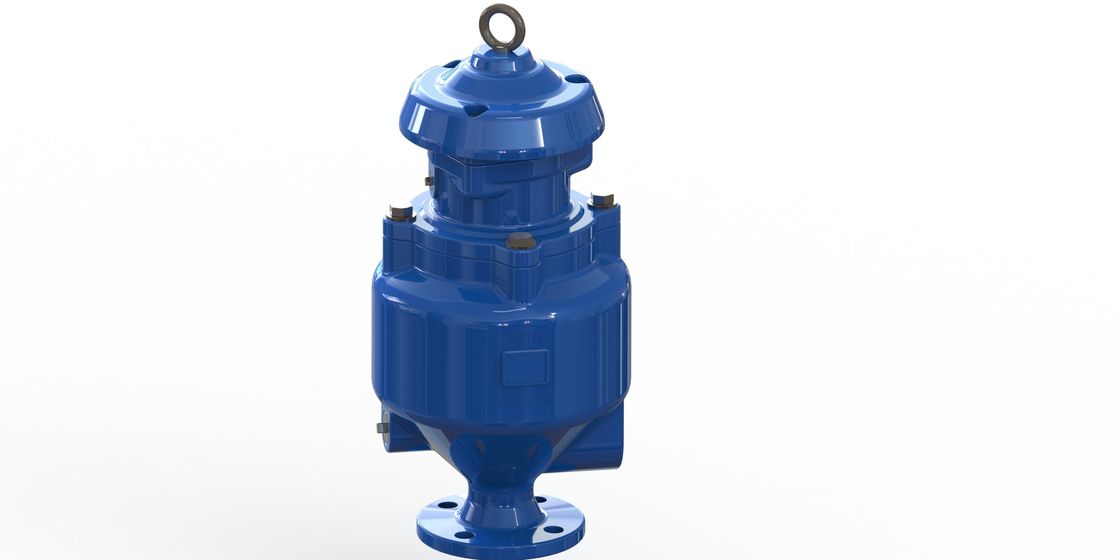

zawór spustowy powietrza ściekowego

Kombinowany zawór spustowy powietrza Pojedyncza komora Potrójna funkcja Typ kołnierza Pełny obszar przepływu







Formowanie procesu maszyny



1. Obróbka tokarki CNC

2. Precyzyjne przetwarzanie centrum obróbczego CNC CNC

3. Ogólna obróbka tokarska

4. Maszyna wybija części produktu

5. Formowanie na zimno

6. Montaż spawalniczy





Jak kontrolujemy jakość obróbki?



1. Precyzyjne części do obróbki tokarek CNC.

2. Zaawansowane frezarki

3. Kontrola UT w celu zapewnienia jakości spawania

4. Polerowanie spoin

5. 100% kontrola wyglądu i rozmiaru online (grubość, okrągłość itp.)

6. Kształtowanie rozmiaru i wyglądu



Opis:



Zawór spustowy powietrza kombinowanego zapewnia 3 funkcje:



1. Duże uwolnienie powietrza

1-1.Podczas napełniania rurociągu wodą pływak pozostanie w swojej pierwotnej pozycji.(otwarty)



1-2.Wypuść duże powietrze z zaworu przez dużą dyszę.



2. Małe uwalnianie powietrza

2-1.Gdy poziom wody podniesie się do góry, pływak znajdzie się w swoim położeniu zamkniętym i zamknie łuk uszczelniający – duży i mały otwór.



2-2.Powietrze (2% rozpuszczonego powietrza w wodzie) stale wypływa z wody i gromadzi się w górnej części zaworu.



2-3. Pływak zostanie opuszczony i wypuści małą kieszeń przez mały otwór.



2-4. Łuk uszczelniający będzie nadal w pozycji zamkniętej, dopóki nie zostanie opróżniony z wody



3. Duży wlot powietrza podczas opróżniania rurociągu.

3-1. Pływak opadnie po opróżnieniu rurociągu.



3-2. Duże powietrze wejdzie do rurociągu przez zawór.



3-3.Zapobieganie zawaleniu się rurociągu i przerwaniu podciśnienia.



3-4.Chroń uszczelkę o-ring przed zatkaniem w rurociągu.



Funkcje:

. Zaawansowana konstrukcja: Prosty mechanizm i mocny pływak zapobiegający pękaniu podczas nagłego uderzenia hydraulicznego i szybkiego zamykania.

. Kołpak spustowy na górze i na dole do czyszczenia.

.Brak ramion i dźwigni zapobiegających wibracjom, zginaniu, bezpośredniemu zamknięciu pływaka.
.W pełni pokryta żywicą epoksydową wewnątrz i na zewnątrz korpusu zaworu, zapewniająca długotrwałe użytkowanie.
.Norma produkcyjna: BS EN1074-4, AWWA C512
.Wiercenie i wymiar kołnierzy: BS EN 1092 i BS EN 558 oraz kołnierz ANSI.



Pola serwisowe:

Do kanalizacji.

Dane techniczne:

Zakres rozmiarów: DN 50-200 MM
Oceny ciśnienia: 1,0Mpa, 1,6Mp (kołnierz)
Temperatura pracy: -10°-80°C.
Media przepływowe: ścieki.
Należy skonsultować się z fabryką w sprawie PN25 i urządzenia przeciwwstrząsowego w przypadku wystąpienia problemu z uderzeniem wodnym.



Tabela szybkiego wyboru
Natężenie przepływu wody CMH	1360	4160	8500	19100	33400
Główny rozmiar rury MM	80-400	400-700	750-1000	1050-1500	1500-2000
Rozmiar SKAR MM	50	80	100	150	200



Materiał:







Wymiar:
