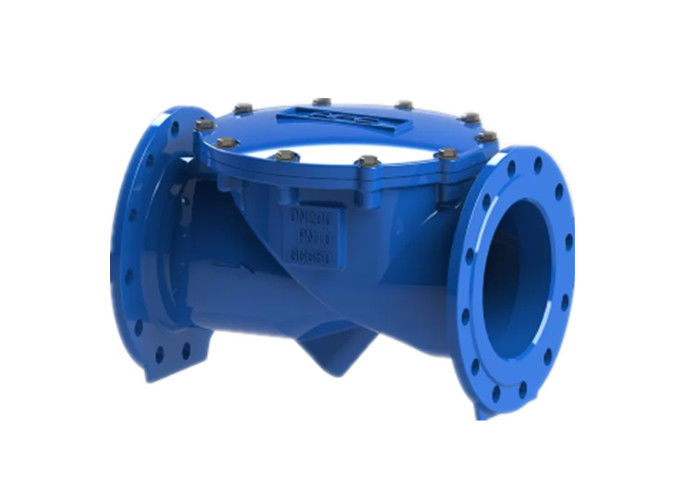

Zawór zwrotny zapobiegający przepływowi zwrotnemu Swing Flex z funkcją redukcji utraty głowy
O nas:
Nasza firmajest specjalistą w projektowaniu i produkcji wysokiej jakości zaworów wodnych i stała się jednym z wiodących producentów zaworów sterujących płynami.Projektujemy i produkujemy szeroką gamę zaworów płynowych, takich jak zawór pływakowy, zawór kulowy czopowy, zawór redukcyjny ciśnienia wody, obrotowy zawór śluzy powietrznej, sanitarny zawór motylkowy, hydrauliczny zawór zwrotny, zawór spustowy powietrza kanalizacyjnego itp. Nasza stała innowacja techniczna w połączeniu z rygorystycznymi systemami kontroli jakości pozwoliły nam zapewnić wysoką wydajność i wyjątkową wartość w zastosowaniach przemysłowych.
Opis:
RDCV, gumowy zawór zwrotny z dyskiem, jest w pełni zabudowanym, sprężystym gniazdem dysku, dwukołnierzowym zaworem zwrotnym, zapewniającym niezawodne zapobieganie przepływowi wstecznemu, dobry zarówno do zastosowań związanych z czystą wodą, jak i ściekami.Jest to gniazdo o kącie nachylenia 40 stopni, które może pomóc w szybkim zamknięciu i zminimalizować uderzenie wodne i trzaskanie.
Funkcje:
Prosta konstrukcja tarczy bez ruchomych elementów
Brak długiej usługi rdzewienia
Skok o obniżonym kącie nachylenia 40 stopni i zmniejszenie uderzenia hydraulicznego i trzaskania.
Prawie połowa skoku tradycyjnego zaworu zwrotnego.
100% pełny obszar przepływu, zmniejszenie utraty głowy, zapobieganie uderzeniom wodnym.
Ponad 50 000 cykli operacji
Dane techniczne:
| Rozmiar | DN50-DN600 |
| Temperatura pracy | -10C-80C |
| Kołnierz | AISI B16.1 lub PN16 |
| Przepływ mediów | Zarówno woda, jak i ścieki |
Zastosowania ogólne:
Do ogólnego zaopatrzenia w wodę, przeciwpożarowego, HVAC/chłodzenia i kanalizacji.
| System jakości | |
| IQC | Sprawdź części przychodzące połączenia |
| IPQC | Sprawdź, czy proces produkcyjny jest kwalifikowany |
| FQC | Wszystkie zawory są testowane ciśnieniowo |
| OQC | Sprawdź nasz wygląd zaworu i opakowanie |
Materiał:
| Jednostka miary: MM | |||||||||
| DN | Model nr. | L | D1 | D2 | n-φd | do | |||
| PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||
| 50 | RDCV-0050 | 203 | 165 | 125 | 4-φ19 | 19 | |||
| 65 | RDCV-0065 | 216 | 185 | 145 | 4-φ19 | 19 | |||
| 80 | RDCV-0080 | 241 | 200 | 160 | 8-φ19 | 19 | |||
| 100 | RDCV-0100 | 292 | 220 | 180 | 8-φ19 | 19 | |||
| 125 | RDCV-0125 | 330 | 250 | 210 | 8-φ19 | 19 | |||
| 150 | RDCV-0150 | 356 | 285 | 240 | 8-φ23 | 19 | |||
| 200 | RDCV-0200 | 495 | 340 | 295 | 8-φ23 | 12-φ23 | 20 | ||
| 250 | RDCV-0250 | 622 | 395 | 405 | 350 | 355 | 12-φ23 | 12-φ28 | 22 |
| 300 | RDCV-0300 | 699 | 445 | 460 | 400 | 410 | 12-φ23 | 12-φ28 | 24,5 |
| 350 | RDCV-0350 | 787 | 505 | 520 | 460 | 470 | 16-φ23 | 16-φ28 | 24,5 |
| 400 | RDCV-0400 | 914 | 565 | 580 | 515 | 525 | 16-φ28 | 16-φ31 | 24,5 |
| *450 | RDCV-0450 | 914 | 615 | 640 | 565 | 585 | 20-φ28 | 20-φ31 | 25,5 |
| 500 | RDCV-0500 | 978 | 670 | 715 | 620 | 650 | 20-φ28 | 20-φ34 | 26,5 |
| *600 | RDCV-0600 | 1067 | 780 | 840 | 725 | 770 | 20-φ31 | 20-φ37 | 30 |
Nasze usługi obejmują wszystkie branże i docierają do wszystkich części świata.
